- Chaleur : une box, un NVR et trois alimentations empilés dans 30 cm de meuble montent à 45 °C en été, seuil où les coupures fibre et ADSL deviennent quotidiennes.
- Séparation : 20 cm minimum entre les câbles 230 V et les RJ45, croisement à 90°, et jamais de multiprise en cascade derrière le meuble.
- Méthode : support ventilé fixé au mur, repérage des câbles aux deux extrémités, colliers velcro (jamais de Serflex sur du Cat 6) et parafoudre sur la ligne d’alimentation.
Trois câbles HDMI, deux alimentations de caméra, une box qui clignote et un enregistreur posé de travers sur une pile de boîtes. Le coin multimédia ressemble à un dépôt de matériel. À Grandvilliers, ce désordre revient dans presque chaque intervention : les maisons picardes en brique offrent des murs épais, alors on concentre tout près de la prise d’arrivée, dans l’entrée ou derrière le meuble TV.
Remettre de l’ordre dans le coin caméras et box consiste à séparer physiquement l’alimentation 230 V, le matériel réseau et les enregistreurs dans des supports ventilés, repérés et accessibles. Une installation de vidéosurveillance domestique consomme 60 à 110 W en continu : entassée dans un volume fermé, cette puissance suffit à créer une zone 12 à 18 °C plus chaude que la pièce, première cause de coupures et de disques durs prématurément fatigués.
Au sommaire :
- 1. Pourquoi un coin fourre-tout lâche toujours
- 2. La méthode de rangement en 6 étapes
- 3. Meuble, étagère ou coffret VDI : que choisir
- 4. Budget 2026 pour un coin technique propre
- 5. Questions fréquentes

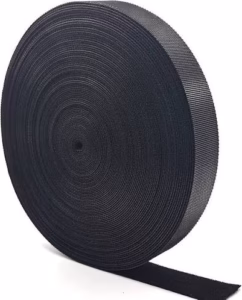

Bandeau de gestion de câbles velcro
Lien affilié
Pourquoi un coin fourre-tout lâche toujours
Un coin technique empilé est un volume clos où trois sources de chaleur cohabitent avec des alimentations à découpage bon marché. La conséquence est mécanique : au-delà de 35 °C, la box réduit son débit pour se protéger et les condensateurs des alimentations vieillissent deux fois plus vite.
La chaleur, première cause de panne
Une box fibre consomme 12 à 20 W en permanence. Un enregistreur NVR équipé de deux disques 3,5 pouces grimpe à 35 W. Ajoutez deux alimentations de caméras à 5 W chacune : on atteint 80 W dans un volume de 40 litres. La physique ne négocie pas.
Dans un meuble TV fermé, l’air ne circule pas et la température interne monte de 12 à 18 °C au-dessus de la pièce. En juillet, une pièce à 26 °C se transforme en caisson à 44 °C. À ce niveau, la box redémarre seule, le disque du NVR claque, l’image saute. Et le propriétaire appelle son opérateur en accusant la fibre, alors que le matériel étouffe simplement dans son placard.
multiprise parafoudre 8 prises
Lien affilié
Le parasitage électrique, le voleur silencieux
Les alimentations à découpage bas de gamme injectent du bruit haute fréquence sur la ligne. Un câble RJ45 qui longe une rallonge secteur sur trois mètres capte ce bruit, et le débit s’effondre sans que personne ne comprenne pourquoi. Le même phénomène existe côté Wi-Fi : une caméra sans fil en 2,4 GHz occupe un canal entier. Trois caméras plus un micro-ondes, et le réseau devient inutilisable dans la cuisine.
Autre piège classique : les clés USB 3.0 et les disques externes branchés à proximité immédiate d’une box perturbent les modules Zigbee et les caméras 2,4 GHz. Dix centimètres d’écart suffisent souvent à supprimer les décrochages.
Le vrai risque électrique
Trois multiprises en cascade derrière un meuble, c’est le schéma classique de la surcharge. Une prise murale standard délivre 16 A, soit 3 680 W. Le cumul box, NVR, caméras, TV et console reste sous ce plafond, mais les contacts s’échauffent dès que les fiches sont mal enfoncées et que la poussière s’accumule.
La NF C 15-100 impose une protection différentielle 30 mA en tête de circuit. Un parafoudre de type 2 protège ensuite utilement l’électronique contre les coups de foudre, un sujet très concret dans l’Oise où les orages d’été frappent régulièrement. En cas de doute sur l’état de vos protections, un dépannage électrique rapide évite de perdre box, NVR et disques d’un seul coup.

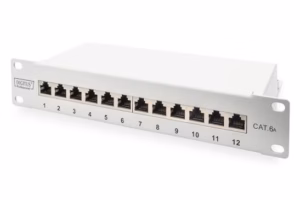

boîtier de brassage RJ45 12 ports
Lien affilié
La méthode de rangement en 6 étapes
Ranger un coin technique ne consiste pas à cacher les câbles derrière un cache-misère. Il s’agit de rétablir trois flux distincts — puissance, réseau, vidéo — dans des chemins séparés et repérés. Comptez deux à trois heures pour un meuble TV complet, sans compétence particulière au-delà du bon sens.
- Étape 1 : Couper et photographier – Photographiez le câblage avant de tout débrancher, y compris les connecteurs fibre. Coupez l’alimentation du meuble, mais éteignez la box proprement pour ne pas abîmer le port optique.
- Étape 2 : Trier par famille – Trois familles seulement : 230 V (alimentations, multiprise), réseau (RJ45, jarretière fibre), signal vidéo (HDMI, BNC). Chaque famille repart dans sa propre goulotte ou son propre chemin de câbles.
- Étape 3 : Séparer les courants – 20 cm minimum entre les câbles secteur et les câbles réseau. Quand ils doivent se croiser, croisez à 90°, jamais en parallèle sur plus de 50 cm.
- Étape 4 : Fixer et ventiler – Étagère murale à 15 cm du sol minimum, 5 cm d’air autour de chaque appareil. La box sur le dessus, l’enregistreur sur une tablette séparée, jamais l’un sur l’autre.
- Étape 5 : Sangler et repérer – Colliers velcro uniquement. Un Serflex serré à la pince écrase les paires torsadées et fait perdre plusieurs dB sur un lien Cat 6. Étiquetez chaque câble aux deux extrémités, avec la même référence.
- Étape 6 : Mesurer – Relevez le débit, la température de surface et la couverture Wi-Fi avant et après. Sans mesure, impossible de prouver que le rangement a servi à quelque chose.
Meuble, étagère ou coffret VDI : que choisir
Le bon support dépend du nombre d’équipements et de la tolérance esthétique du foyer. Un simple meuble TV fermé reste acceptable pour une box seule ; dès qu’un enregistreur et un switch entrent dans le jeu, l’étagère murale ou le coffret de communication deviennent incontournables.
| Critère | Meuble TV fermé | Étagère technique murale | Coffret de communication |
|---|---|---|---|
| Coût matériel | 0 € | 40 à 90 € | 180 à 400 € |
| Ventilation | Nulle | Excellente | Moyenne mais maîtrisée |
| Accès en maintenance | Mauvais | Immédiat | Correct, porte pleine |
| Séparation 230 V / RJ45 | Impossible | Possible avec goulottes | Assurée par construction |
| Évolutivité | Aucune | Bonne | Excellente, jusqu’à 12 prises |
| Esthétique | Bonne | Moyenne | Bonne, si coffret encastré |
Le coffret de communication, ou VDI, centralise les arrivées fibre, téléphone et réseau dans un boîtier dédié, avec bandeau de brassage et repérage normalisé. C’est la seule solution qui tienne dans le temps quand la maison compte plus de quatre prises réseau. Une rénovation électrique bien menée l’intègre dès la conception, près du tableau et non dans le salon.

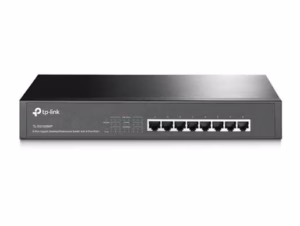

switch PoE 8 ports 802.3at
Lien affilié
Budget 2026 pour un coin technique propre
Les tarifs ci-dessous correspondent à des prestations courantes constatées en 2026 sur Grandvilliers et sa couronne, main d’œuvre et fourniture de base incluses. Ils varient selon l’accessibilité du meuble et la longueur des câbles à retirer.
| Prestation | Prix indicatif 2026 | Ce que ça couvre |
|---|---|---|
| Réorganisation complète du coin multimédia | 150 à 320 € | Tri, repérage, sanglage, remise en service (2 à 3 h sur place) |
| Pose d’un boîtier de brassage RJ45 12 ports | 180 à 400 € | Boîtier, raccordement, tests de continuité |
| Création d’une prise dédiée 16 A | 120 à 250 € | Ligne depuis le tableau, disjoncteur 16 A, différentiel 30 mA |
| Multiprise parafoudre fixée au mur | 25 à 60 € | Matériel et pose |
| Onduleur 800 VA pour NVR | 90 à 160 € | Matériel, autonomie de 10 à 20 minutes |
| Repérage et étiquetage de 10 câbles | 60 à 110 € | Étiquettes, tests, plan de câblage remis |
| Déplacement et diagnostic (30 km autour de Grandvilliers) | 60 à 90 € | Offert si les travaux sont réalisés |
Le conseil de l’expert Élecineris : avant d’acheter quoi que ce soit, faites le test de la main. Posez la paume sur le capot de la box, puis sur celui de l’enregistreur, après vingt minutes de fonctionnement. Si vous ne tenez pas cinq secondes, l’appareil dépasse 50 °C et son espérance de vie se compte en mois. Deuxième réflexe : un NVR ne se pose jamais sur une box, car les vibrations du disque dur et la chaleur de l’alimentation s’additionnent. Troisième : étiquetez au feutre indélébile les deux extrémités de chaque câble avant de les sangler — un dépannage se règle ensuite en deux minutes au téléphone, simplement parce que le câble est identifié.
Questions fréquentes
Faut-il couper le courant pour ranger les câbles de la box ?
Couper le disjoncteur n’est pas nécessaire pour un simple rangement, mais éteindre la box avant de manipuler les connecteurs évite d’abîmer le port fibre. Coupez plutôt l’alimentation des caméras et du NVR, puis débranchez la box après extinction complète. Une box redémarre en trois à cinq minutes et retrouve sa ligne automatiquement.
Peut-on poser l’enregistreur de caméras sur la box ?
Non, jamais. Un enregistreur pèse un à deux kilos, vibre à cause de son disque dur et chauffe par le dessous : posé sur une box, il bouche les grilles d’aération et transmet ses vibrations à l’électronique. Prévoyez cinq centimètres d’air minimum au-dessus de chaque appareil et fixez une étagère indépendante au mur.
Les caméras Wi-Fi font-elles baisser mon débit internet ?
Elles consomment peu de bande passante internet en veille, mais elles saturent le Wi-Fi local. Une caméra en 2,4 GHz occupe l’équivalent de deux à quatre Mbit/s en continu, et quatre caméras suffisent à dégrader la navigation. La solution fiable reste le câblage PoE ; à défaut, fixez le canal 2,4 GHz de la box et éloignez les caméras du routeur.
Un coffret de communication est-il obligatoire dans une maison ancienne ?
Non, il n’est obligatoire que dans les logements neufs, depuis l’amendement 5 de la NF C 15-100 qui impose une GTL. En rénovation à Grandvilliers, il reste fortement recommandé dès que vous dépassez quatre câbles réseau : il centralise, protège et simplifie le dépannage. Comptez 180 à 400 € posé.
Combien de prises 230 V faut-il dans le coin technique ?
Prévoyez quatre prises minimum sur un circuit dédié 16 A : box, NVR, caméras, et un emplacement libre pour l’onduleur ou le switch. Une multiprise parafoudre fixée au mur complète l’ensemble. Évitez la cascade de rallonges, qui cumule les échauffements et fait perdre l’efficacité de la protection différentielle 30 mA.
Passez à l’action
Un coin propre se règle en une demi-journée : tri, séparation des courants, ventilation, repérage. Le gain se mesure ensuite en coupures évitées, en débit retrouvé et en années gagnées sur le matériel. Inutile d’attendre la panne de juillet.
