- Le fusible porcelaine protège encore : un corps en céramique calibré à 10, 16 ou 20 A coupe réellement le circuit, à condition que le bon calibre soit monté et que le porte-fusible ne soit pas oxydé.
- Le shuntage au fil de cuivre est un incendie programmé : la ligne perd sa protection, les conducteurs chauffent, l’isolant carbonise et les arcs électriques apparaissent.
- Pas besoin de tout casser : remplacer les porte-fusibles par des disjoncteurs modulaires coûte 60 à 90 € par circuit, contre 900 à 1 800 € pour un tableau complet neuf.
- Le vrai piège : augmenter le calibre pour éviter les déclenchements. Un 25 A sur du 2,5 mm², c’est 5 A de trop et un câble qui cuit dans la gaine.
Au sommaire :
- 1. Fusibles porcelaine : reconnaître ce que vous avez sous les doigts
- 2. Pourquoi un fusible shunté au fil de cuivre met le feu
- 3. Calibres et sections : la table à ne jamais improviser
- 4. Sécuriser sans tout changer : la méthode en 5 étapes
- 5. Tarifs indicatifs 2026
- 6. Questions fréquentes
22 h, la raclette branchée sur la ligne du salon. Une odeur de caoutchouc brûlé monte d’une autre pièce, différente de celle du fromage. Le câble a carbonisé derrière le tableau. À Moliens, comme dans beaucoup de pavillons en brique du plateau picard, l’installation date des années 1960-1975 et le tableau à fusibles porcelaine n’a jamais bougé depuis la pose.
Un tableau à fusibles porcelaine est un tableau de protection ancien qui coupe le circuit par fusion d’un filament calibré, logé dans un corps en céramique. En 2026, la norme NF C 15-100 impose des disjoncteurs modulaires et une protection différentielle 30 mA sur les circuits de prises, ce qui classe ces tableaux parmi les points noirs de tout diagnostic électrique.

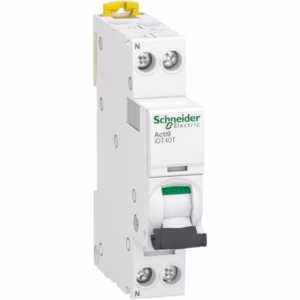

Disjoncteur modulaire Schneider Electric Acti9 16A courbe C
Lien affilié
Fusibles porcelaine : reconnaître ce que vous avez sous les doigts
Un fusible porcelaine est une cartouche en céramique contenant un fil calibré qui fond au-delà d’une intensité donnée. Trois familles cohabitent dans les tableaux anciens : le fusible à broche à deux ergots, le fusible à visser de type bouteille, et le porte-fusible à cartouche cylindrique. La confusion entre les trois explique la moitié des erreurs de calibre.
Le fusible à broche, le plus problématique
Deux ergots plats, un corps céramique, un calibre souvent effacé. Ce modèle n’est plus fabriqué en série et a même été interdit en Belgique. Impossible d’en trouver en bricothèque : la seule sortie viable reste le remplacement du porte-fusible par un disjoncteur modulaire de même calibre. Comptez 60 à 90 € par circuit, et une coupure de courant d’une heure.
interrupteur différentiel 30 mA Legrand
Lien affilié
Le fusible à visser et la cartouche cylindrique
Le modèle bouteille à culot E27 ou E33 équipe les tableaux des années 1970. Il se dévisse à la main, se rachète pour 4 à 12 €, et se monte à l’identique. Attention au filetage : un culot E33 sur un porte-fusible E27 ne rentre pas, et forcer abîme le logement en laiton. Sur une plaque en marbre, profitez du démontage pour resserrer les bornes de connexion, souvent desserrées par cinquante ans de cycles thermiques.
| Critère | Fusibles porcelaine | Disjoncteur modulaire |
|---|---|---|
| Réarmement après défaut | Remplacement de la cartouche | Bascule du levier |
| Risque d’erreur de calibre | Élevé (fusible plus gros monté pour ne plus disjoncter) | Nul (calibre fixé en usine) |
| Coût unitaire | 4 à 12 € | 15 à 40 € |
| Conformité NF C 15-100 en 2026 | Non conforme | Conforme |
| Tenue dans le temps | Contacts qui s’oxydent, céramique qui fissure | 20 ans et plus |
Pourquoi un fusible shunté au fil de cuivre met le feu
Le shuntage consiste à enrouler un fil de cuivre entre les deux bornes d’un fusible pour l’empêcher de fondre. La ligne se retrouve sans protection : en cas de surcharge, ce sont les conducteurs eux-mêmes qui jouent le rôle de fusible, chauffent et carbonisent leur isolant jusqu’à l’arc électrique.
Le scénario est toujours le même. Quatre appareils de fondue sur une seule ligne de prises. Un câble ancien à isolant tissu, parfois en aluminium, avec une section inférieure à 1,5 mm². Le fil de cuivre du shunt empêche la cartouche de fondre. Le câble chauffe dans une pièce voisine, avant même d’arriver à la protection. L’isolant fond, les conducteurs entrent en contact, de petits arcs jaillissent, le début d’incendie démarre.
Un point que beaucoup ignorent : un court-circuit théorique donne un courant infini, puisque I = U / R avec R proche de 0 ohm. En pratique, le courant de défaut est simplement très élevé, et seule une protection calibrée peut le couper en quelques millisecondes. Sans elle, c’est le câble qui fond.
Autre facteur aggravant propre aux maisons anciennes du secteur : le compteur électromécanique sur plaque de marbre dans le hall, et le disjoncteur général placé à l’étage. Un appareil défectueux qui ne déclenche pas, et l’installation entière perd son dernier verrou. Sur une intervention de dépannage électrique, c’est la première chose que l’on teste, avant même de parler de mise en conformité.
fusibles porcelaine à visser 10A et 16A
Lien affilié
Calibres et sections : la table à ne jamais improviser
La règle tient en une phrase : le calibre de la protection ne doit jamais dépasser ce que la section du câble supporte. Un ampérage trop élevé transforme les fils en fusibles. C’est mécanique, pas une question d’opinion.
| Section du conducteur | Disjoncteur maximal | Usage courant |
|---|---|---|
| 1,5 mm² | 16 A | Éclairage, prises de chambre |
| 2,5 mm² | 20 A | Prises de cuisine, lave-linge |
| 4 mm² | 25 A | Plaque de cuisson |
| 6 mm² | 32 A | Four, chauffe-eau |
| 10 mm² | 40 A | Alimentation de tableau |
Le dérapage classique arrive quand un 20 A n’est pas disponible en magasin. On prend un 25 A sur du 2,5 mm² en se disant que c’est provisoire. Cinq ampères de trop, c’est déjà un câble qui chauffe anormalement dans la gaine. Et dans une maison où l’on rebranche un radiateur d’appoint en janvier, le provisoire dure trois hivers.
Sécuriser sans tout changer : la méthode en 5 étapes
Une installation peut être sécurisée en profondeur sans arracher les cloisons, à condition d’accepter un principe simple : on remplace la protection, pas le câble, tant que le câble est sain. Dès qu’un conducteur est noirci ou craquelé, la reprise devient obligatoire.
- Étape 1 : Couper au général et vérifier l’absence de tension – Un multimètre ou un testeur sur chaque borne avant de toucher quoi que ce soit. Sur les vieux sectionneurs à couteau, la phase peut rester présente même disjoncteur baissé.
- Étape 2 : Photographier et repérer chaque circuit – Une photo du câblage avant démontage, une étiquette sur chaque départ. Sans repérage, le prochain dépannage devient une chasse au trésor facturée au temps passé.
- Étape 3 : Remplacer les porte-fusibles par des disjoncteurs de même calibre – Un disjoncteur 16 A à la place d’un porte-fusible 16 A, sans jamais monter d’ampérage. Le gain est immédiat : plus de cartouche à racheter, plus d’erreur de calibre possible.
- Étape 4 : Ajouter un différentiel 30 mA en tête de rangée – C’est lui qui protège les personnes en cas de contact avec un conducteur nu. Un 300 mA en amont reste insuffisant seul pour les circuits de prises.
- Étape 5 : Resserrer les bornes et traiter les câbles tissu – Serrage au tournevis dynamométrique, contrôle des conducteurs noircis, gaine thermorétractable sur les parties dénudées. Si la gaine ne passe pas, une bande isolante de qualité fait l’affaire temporairement.
Sur les câbles aluminium des années 1970, un point d’attention : le métal fuit sous la contrainte et les bornes se desserrent en deux ou trois ans. Un resserrage de contrôle six mois après l’intervention évite bien des échauffements. C’est le genre de détail qui sépare une rénovation partielle durable d’un bricolage qui tient l’été.

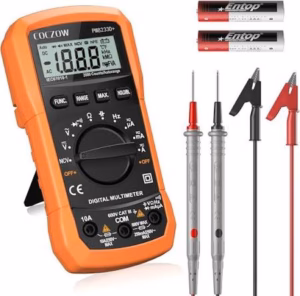

multimètre testeur de tension
Lien affilié
Tarifs indicatifs 2026
Les fourchettes ci-dessous correspondent aux prix constatés sur le secteur de Moliens et plus largement sur l’Oise, main-d’œuvre comprise pour les interventions en tableau.
| Intervention | Prix moyen 2026 |
|---|---|
| Remplacement d’un fusible porcelaine de même calibre | 4 à 12 € |
| Remplacement d’un porte-fusible par un disjoncteur modulaire | 60 à 90 € par circuit |
| Ajout d’un interrupteur différentiel 30 mA en tête de rangée | 180 à 280 € |
| Remplacement complet du tableau (8 à 12 circuits) | 900 à 1 800 € |
| Reprise d’un câble tissu ou aluminium | 35 à 60 € le mètre linéaire |
| Diagnostic électrique avant vente (installation de plus de 15 ans) | 120 à 180 € |
Le conseil de l’expert Élecineris
Une astuce qui vaut de l’or sur les vieux tableaux : avant de démonter le moindre porte-fusible, passez un chiffon propre sur chaque borne et regardez la couleur. Une borne qui reste mate et grise est saine. Une borne qui présente un film noir, verdâtre ou une trace de fusion a déjà chauffé, et le porte-fusible doit être changé, pas seulement la cartouche. Sur les plaques en marbre, profitez-en pour vérifier le serrage de chaque connexion : c’est là que se cachent les faux contacts qui font déclencher un différentiel sans raison apparente.
Questions fréquentes
Peut-on encore acheter des fusibles porcelaine en 2026 ?
Oui, les modèles à visser et les cartouches cylindriques restent vendus en grande surface de bricolage et chez les grossistes, mais les modèles à broche ont quasiment disparu des rayons. Le vrai enjeu n’est pas l’approvisionnement : c’est de retrouver le calibre exact gravé sur la céramique, souvent effacé. En cas de doute, faites identifier le circuit par un électricien.
Un fusible porcelaine qui fond sans arrêt, que faire ?
Un fusible qui fond régulièrement signale une surcharge ou un défaut sur la ligne, jamais un fusible trop faible. Avant de remonter le même calibre, comptez les appareils branchés sur le circuit et vérifiez l’état des câbles. Si la cartouche fond sans aucune charge, il s’agit d’un défaut d’isolement : coupez et faites contrôler.
Faut-il tout changer pour vendre une maison à Moliens ?
Non. La réglementation n’impose pas la mise en conformité NF C 15-100 avant une vente : elle impose un diagnostic électrique lorsque l’installation a plus de 15 ans. Le rapport liste les anomalies, et c’est ensuite une base de négociation. En location, en revanche, la sécurité de l’installation reste une obligation du bailleur.
Peut-on mettre un fil de cuivre pour dépanner ?
Techniquement, oui, quelques heures, sur une ligne peu chargée, avec un fil fin et une note datée sur le tableau. En pratique, c’est la première cause d’incendie des tableaux anciens : un shunt oublié pendant dix ans finit par carboniser un câble. Un fusible de rechange coûte moins de 12 €, le dépannage d’urgence beaucoup plus.
Combien de temps prend le remplacement d’un tableau ?
Comptez une demi-journée à une journée pour un tableau de 8 à 12 circuits dans un pavillon molienais, hors reprise des câbles tissu ou aluminium. Une reprise partielle par disjoncteurs, sans toucher aux gaines existantes, se boucle en 2 à 3 heures. Le délai réel dépend surtout de l’accessibilité des gaines et du repérage des circuits.
Passer à l’action à Moliens
Un fusible porcelaine qui a été shunté au fil de cuivre, un câble tissu qui s’effrite derrière une plinthe, un différentiel absent : ces trois signaux justifient un contrôle rapide, pas une panique générale. La plupart des installations du plateau picard se sécurisent en une intervention, en remplaçant les protections et en reprenant les points critiques, sans toucher à la structure.
