- 90 % des images floues ou saccadées s’expliquent par un problème réseau, identifié en lisant la bande passante port par port sur un commutateur managé.
- 70 % des incidents se réparent à distance : cycle d’alimentation PoE, redémarrage de la caméra, mise à jour du micrologiciel — sans déplacement.
- Le piège classique : plusieurs générations d’enregistreurs combinées et un câblage de plus de 5 ans. Le NVR sature et tronque le débit des flux caméras.
Au sommaire :
- 1. Coupure d’image à distance : d’où vient le problème ?
- 2. Latence, débit, bande passante : le trio à maîtriser
- 3. Diagnostic d’une coupure en 5 étapes
- 4. Câblage, PoE et norme NF C 15-100 en 2026
- 5. Tarifs indicatifs 2026
- 6. Questions fréquentes
22 h 40, un samedi soir. Le gérant d’un commerce près du casino de Forges-les-Eaux ouvre l’application de vidéosurveillance sur son smartphone : écran noir. La veille, tout fonctionnait. Faut-il remplacer la caméra ? Presque jamais. Une coupure d’image à distance est une interruption du flux vidéo entre la caméra IP et le poste de visualisation, causée par une saturation de bande passante, une latence excessive ou une alimentation PoE instable. Les intégrateurs le mesurent chaque semaine : le suivi de bande passante sur un commutateur managé élimine 90 % des problèmes d’images floues ou saccadées. Reste à savoir où chercher — et dans quel ordre.

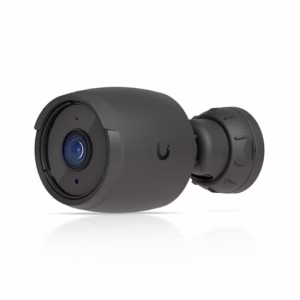

Ubiquiti UniFi G6 Bullet
Lien affilié
Coupure d’image à distance : d’où vient le problème ?
Un système de vidéosurveillance IP est un environnement multi-fournisseurs qui fait dialoguer caméras, enregistreur NVR, commutateurs, pare-feu, serveurs et logiciel de gestion (VMS). La cause racine d’une panne diffère presque toujours du symptôme affiché : une image qui saute peut naître d’un port PoE fatigué, d’un disque lent ou d’un câble mal serti.
Dans le métier, on appelle cela la « période d’innocence » : le temps qu’il faut pour prouver qu’un équipement n’est pas le coupable. Gagner ce temps, c’est poser les bonnes questions dès le premier appel. Le problème touche-t-il une caméra ou tout le site ? Survient-il à heure fixe ? Que faisait le réseau à ce moment-là — sauvegarde nocturne, livraison, orage ? Les intégrateurs sont formels : le serveur d’enregistrement arrive en tête des causes, bien avant les caméras elles-mêmes.
Le commutateur managé, poste d’écoute du réseau
Un commutateur managé observe la provenance des paquets, leur taille et les flux de données. Son tableau de bande passante — les octets par seconde envoyés vers le NVR — révèle une surcharge avant qu’elle ne coupe l’image. Cas réel : sur un site de jeu, trois générations de matériel d’enregistrement combinées saturaient le NVR, qui tronquait le débit binaire des caméras. La capture de paquets a désigné le coupable en quelques minutes. Certains fabricants intègrent même le commutateur au logiciel vidéo : redémarrage d’une caméra, verrouillage des ports contre toute manipulation, gestion en un clic depuis le VMS.
À Forges-les-Eaux, ce scénario se rejoue à plus petite échelle : commerces du centre, hôtels du secteur thermal, résidences secondaires. L’humidité normande et les orages d’été dégradent les connexions extérieures mal étanchéifiées, et un simple connecteur RJ45 oxydé suffit à faire chuter un flux. Autre donnée à garder en tête : les anciens systèmes analogiques tenaient jusqu’à 15 ans, mais un réseau d’aujourd’hui devient obsolète en 5 ans face aux exigences des flux 4K.
Latence, débit, bande passante : le trio à maîtriser
La latence vidéo est le délai entre la capture de l’image par le capteur et son affichage sur le moniteur. Elle se décompose en trois blocs — latence caméra, latence réseau, latence côté client — et se mesure en millisecondes. À 30 images par seconde, chaque image est capturée toutes les 33,3 ms : le temps devient le premier facteur limitant.

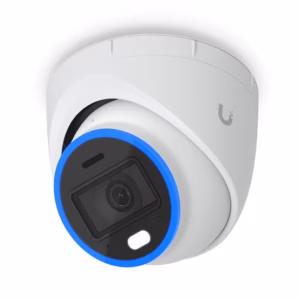

UniFi AI Turret
Lien affilié
Latence caméra : traitement et encodage
Exposition, désentrelacement, mise à l’échelle, rotation, encodage : chaque étape ajoute des millisecondes. Un processus caméra descend sous 50 ms, mais quelques centaines de ms sont courantes hors PTZ. Le masquage de confidentialité et les filtres de bruit avancés ajoutent des tampons supplémentaires. Côté compression, H.264 et H.265 exigent un tampon de décodage d’au moins une image ; le profil de stockage Zipstream en ajoute deux, soit 66,7 ms à 30 ips — à réserver au disque, jamais au direct. À l’inverse, le MJPEG, sans tampon de décodage, offre l’affichage le plus immédiat.
Latence réseau : le débit binaire face à la bande passante
Le débit binaire, c’est ce que la caméra génère ; la bande passante, c’est ce que la liaison supporte. En LAN, la latence reste de quelques millisecondes — négligeable. En WAN, elle devient imprévisible et souvent dominante. La parade tient en trois mots : QoS à chaque saut, VLAN dédié, chemin réservé auprès du fournisseur d’accès. Chaque équipement traversé ajoute sa part : en-tête VLAN, proxy, pare-feu, MTU mal réglé. Attention aussi au protocole : TCP retransmet les paquets perdus et crée de la gigue, tandis que l’UDP préfère perdre une image que figer le flux. Pour un accès distant via le cloud, le WebRTC avec débit adaptatif évite les pics de latence propres à TCP.
Latence côté client : tampon, décodage, écran
Le poste de visualisation dépaquette, réordonne, décode et affiche. Son tampon de lecture lisse la gigue : trop court, l’image saute ; trop long, tout retarde. Le décodage matériel bat le logiciel, et les profils H.264 Baseline décodent plus vite que les profils High. L’écran compte aussi : 17 à 20 ms pour un moniteur bureautique contre 4 à 5 ms pour une dalle gaming, sans oublier 5 à 20 ms de temps de réponse pixel. Règle d’or trop souvent ignorée : une fréquence de rafraîchissement multiple du flux caméra, soit 60 Hz pour 30 ips et 50 Hz pour 25 ips.
| Composante | Délai typique | Réglage qui le réduit |
|---|---|---|
| Encodage caméra (H.265) | 50 à 300 ms | Profil Baseline, résolution ajustée au besoin réel |
| Profil de stockage (Zipstream) | + 66,7 ms à 30 ips | Le réserver à l’enregistrement, pas au direct |
| Réseau LAN commuté | 1 à 5 ms | QoS par port, VLAN caméras dédié |
| Tampon de lecture du VMS | Variable, ajustable | Le raccourcir sans descendre sous la gigue |
| Affichage écran | 17 à 20 ms (bureautique) / 4 à 5 ms (gaming) | Fréquence multiple du fps caméra |
Le conseil de l’expert Élecineris : avant d’accuser la caméra, filmez-la. Activez l’horodatage à la source, orientez la caméra en biais vers son propre flux live, puis comparez deux captures d’écran. L’écart de temps affiché donne la latence réelle, précise à un intervalle d’image près : 40 ms à 25 ips, 33 ms à 30 ips. C’est la mesure la moins chère du métier, et elle évite bien des remplacements inutiles.

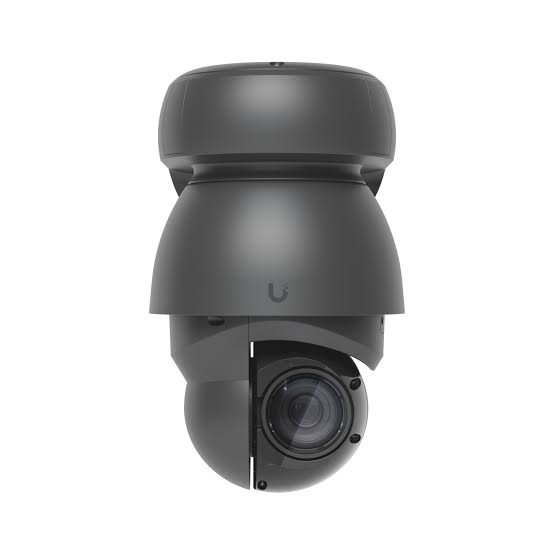

UniFi AI PTZ
Lien affilié
Diagnostic d’une coupure en 5 étapes
Un diagnostic de coupure vidéo consiste à qualifier la panne, lire la bande passante du commutateur, capturer les paquets, agir à distance, puis vérifier la chaîne client. Cette séquence, appliquée du plus probable au plus rare, élimine 90 % des fausses pistes en moins d’une heure — sans remplacer un seul équipement.
Dr. Jack Jachner, vice-président chez Alcatel-Lucent Enterprise, le formule sans détour : le dépannage est un sport d’équipe, et les commutateurs forment le tissu conjonctif du système, avec des terminaisons nerveuses à chaque port. Voici la méthode, pas à pas.
- Étape 1 : qualifier la panne — une caméra ou tout le site ? À heure fixe ? Que se passait-il en parallèle : sauvegarde, livraison, orage ? Notez tout, sans jugement, et cherchez les motifs.
- Étape 2 : lire la bande passante — port par port sur le commutateur managé, en octets par seconde vers le NVR. Cette seule étape élimine 90 % des doutes sur les images floues ou saccadées.
- Étape 3 : capturer les paquets — si le doute persiste, la capture tranche : l’origine est réseau, caméra ou serveur. C’est l’outil qui a démasqué la saturation multi-générations du cas cité plus haut.
- Étape 4 : agir à distance — redémarrage de la caméra, cycle d’alimentation du port PoE, mise à jour du micrologiciel. Environ 70 % des opérations de dépannage se font sans déplacement.
- Étape 5 : vérifier la chaîne client — tampon de lecture du VMS, décodage matériel, fréquence d’écran, version logicielle. Un poste de visualisation lent fabrique de fausses pannes.
Si le déplacement reste nécessaire, le technicien doit résoudre au moins 99 % des problèmes sur site : batterie, outil de diagnostic réseau, clavier, écran et souris pour se connecter au serveur en baie. La surveillance prédictive change la donne : alerte de disque avant la panne, détection des caméras devenues inutiles, tableau de bord d’état du système.
Contrat de support ou temps et matériel ?
Un contrat de support transforme l’intégrateur en partenaire proactif : il traite la cause première au lieu de poser des pansements, et un système de 5 ans reste aussi à jour qu’un système de 1 an. L’alternative « temps et matériel » (T&M) facture chaque heure et chaque pièce hors garantie — les garanties fabricant couvrent l’équipement, jamais la main-d’œuvre.
Aaron H. Simpson, de Stone Security, insiste : l’intégrateur est responsable à 100 % de bout en bout, et la satisfaction du client est directement corrélée à la formation de son personnel. Sous contrat, cette formation est incluse, et les mises à jour de micrologiciels se poussent en une seule passe sur tout le parc.
| Critère | Contrat de support | Temps et matériel |
|---|---|---|
| Réactivité | Proactive, cause racine traitée | Réactive, à chaque incident |
| Mises à jour micrologiciel | Globales, en une passe | Facturées à l’unité |
| Formation du personnel | Incluse, corrélée à la satisfaction | En option |
| Budget | Lissé, prévisible | Variable selon les incidents |
Câblage, PoE et norme NF C 15-100 en 2026
La norme NF C 15-100 encadre les installations électriques basse tension, y compris l’alimentation des caméras IP par câble Ethernet (PoE). En 2026, tout circuit extérieur doit être protégé par un différentiel 30 mA, et un parafoudre est recommandé dès que l’exposition de la commune le justifie. Un tableau vétuste qui disjoncte emporte souvent la vidéosurveillance avec lui.
La France compte plus de 1,5 million de caméras installées dans les lieux publics et privés. Sur le terrain, trois règles évitent l’essentiel des coupures :
- Étanchéité des connexions extérieures : gaine thermo, gel diélectrique et connecteurs IP67. L’humidité reste l’ennemi numéro un des caméras d’extérieur, et 80 % des besoins d’installation intègrent une vision nocturne — inutile si le flux coupe.
- PoE propre : données et alimentation sur un seul câble, budget du commutateur calculé avec 20 % de marge. Un port surchargé redémarre la caméra en boucle.
- VLAN caméras : isoler la vidéosurveillance du réseau bureautique et invités évite les vols de bande passante comme les intrusions.
Côté conformité, le RGPD impose un affichage visible, une durée de conservation limitée et justifiée — 30 jours en moyenne — et un stockage sécurisé, idéalement en Europe. En espace public, une autorisation préfectorale peut être requise. Ces obligations ne sont pas décoratives : un serveur hébergé hors Europe expose l’exploitant à un risque de fuite de données et de sanction.
Quand le câblage existant ne suit plus — catégorie 5 saturée, tableau vieillissant, baie réseau improvisée — la reprise passe par un diagnostic complet. L’équipe Élecineris assure le dépannage électrique dans tout le secteur, et pour une remise à niveau structurelle, ses solutions de rénovation couvrent la baie réseau, le câblage RJ45 catégorie 6 et la protection parafoudre.

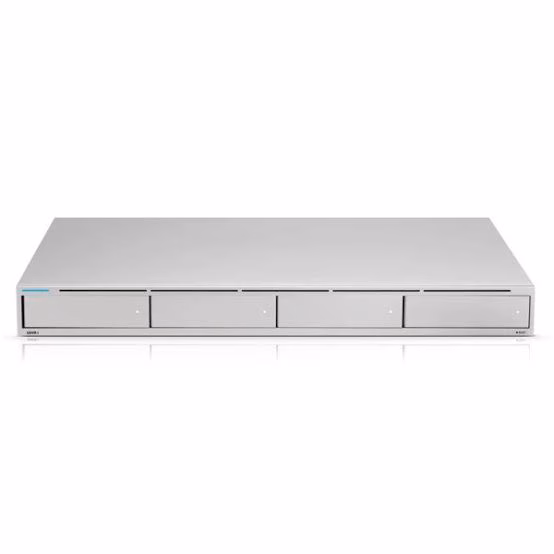

enregistreur UniFi UNVR
Lien affilié
Tarifs indicatifs 2026
Les tarifs d’une vidéosurveillance IP dépendent de trois facteurs : l’accessibilité des points de pose, l’état du câblage réseau existant et le niveau de supervision souhaité. À Forges-les-Eaux et en Seine-Maritime, les fourchettes constatées en 2026, main-d’œuvre comprise, s’établissent ainsi.
| Prestation | Fourchette 2026 | Ce qui est inclus |
|---|---|---|
| Diagnostic réseau vidéo IP sur site | 150 à 300 € | Lecture de bande passante, capture de paquets, rapport d’actions |
| Caméra IP PoE 4K posée et configurée | 250 à 600 € | Support, étanchéité IP67, adressage et VLAN |
| Commutateur PoE managé (8 à 16 ports) | 300 à 900 € | QoS, suivi de bande passante, sauvegarde de configuration |
| Point de câblage RJ45 catégorie 6 | 90 à 180 € | Câble, connectique, tests de certification |
| Mise en conformité RGPD et affichage | 200 à 500 € | Registre, panneaux, durée de conservation documentée |
| Contrat de maintenance annuel (parc de 10 caméras) | 600 à 1 200 € | Mises à jour, supervision, 70 % d’incidents traités à distance |
Un budget mal calibré se paie deux fois : en images inexploitables d’abord, en reprise complète ensuite. Pour une maison ou un appartement, comptez quelques centaines d’euros pour 2 à 4 caméras ; pour un commerce ou un restaurant, quelques milliers d’euros pour 4 à 8 caméras PoE avec NVR et conservation sur 30 jours.
Questions fréquentes
Pourquoi mes caméras coupent-elles uniquement le soir ?
Parce que la bande passante se partage mal à l’heure où les sauvegardes, les mises à jour et le trafic des occupants se cumulent. Le commutateur montre un pic d’octets par seconde vers le NVR entre 20 h et 23 h. La parade : QoS par port et décalage des tâches planifiées.
Une caméra hors ligne est-elle forcément en panne ?
Non. Neuf fois sur dix, la caméra fonctionne mais son flux n’arrive plus. Un cycle d’alimentation du port PoE ou un redémarrage à distance suffit dans 70 % des incidents. Avant de remplacer quoi que ce soit, lisez les compteurs du commutateur et la capture de paquets.
Le Wi-Fi suffit-il pour une caméra extérieure ?
Rarement. Le sans-fil dépanne pour une maison ou un meublé touristique, mais il subit les murs épais, l’humidité et les interférences — fatal pour un usage 24 h/24. Pour un commerce, un hôtel ou un parking, le PoE filaire reste la référence : une seule gaine, données et alimentation garanties.
Combien de temps conserver les enregistrements ?
La durée moyenne retenue est de 30 jours, suffisante pour la plupart des besoins d’enquête. Le RGPD impose une durée limitée et justifiée : passé ce délai, documentez la raison. Dimensionnez le stockage du NVR en conséquence, sinon les séquences les plus anciennes sont écrasées sans prévenir.
Comment tester la latence de ma propre installation ?
Activez l’horodatage à la source, filmez l’écran qui affiche ce même flux, puis comparez les deux affichages sur une capture. L’écart donne la latence de bout en bout, précise à un intervalle d’image : 40 ms à 25 ips, 33 ms à 30 ips. Simple, gratuit, redoutablement efficace.
Passez à l’action
Une coupure d’image ne se règle pas au hasard : elle se diagnostique. Lisez la bande passante, qualifiez la panne, agissez à distance avant de vous déplacer — et si le câblage ou le tableau montre ses limites, faites-le reprendre proprement. À Forges-les-Eaux, les commerces, hôtels et copropriétés qui appliquent cette méthode s’épargnent bien des écrans noirs.
