- Le filaire d’abord : un réseau VDI en étoile (baie de brassage + câble Cat 6) tient 1 Gbit/s en continu, là où le CPL plafonne autour de 200 Mbit/s et où le wifi s’écroule derrière deux murs de pierre.
- Le bon grade : Cat 6 + Grade 3 Sat fait circuler Internet, téléphone, TNT et satellite sur le même câble, sur 40 m environ.
- Le piège à éviter : compter les prises au rabais. Une prise inutilisée coûte quelques dizaines d’euros, un mur en pierre rouvert coûte des milliers.
Au sommaire :
- 1. Pourquoi le wifi ne suffit pas derrière la pierre
- 2. Le réseau VDI en étoile expliqué simplement
- 3. Catégories, grades et norme NF C 15-100
- 4. Baie de brassage ou coffret VDI ?
- 5. Combien de prises RJ45 par pièce ?
- 6. Le conseil de l’expert Élecineris
- 7. Tarifs indicatifs 2026
- 8. Questions fréquentes
Le wifi qui s’effondre entre le salon et la chambre. La box reléguée dans un garage humide. Un téléviseur qui rame dès que la TNT passe en HD. À Saint-Paul, les maisons en pierre cumulent les handicaps : murs porteurs de 60 à 80 cm, pièces en enfilade, parfois trois niveaux à couvrir et une arrivée télécom coincée près de la porte d’entrée. Le câble règle la quasi-totalité de ces situations.
Un réseau filaire TV, ou réseau VDI (Voix Données Image), est une infrastructure de câbles Ethernet organisée en étoile autour d’une baie de brassage, qui achemine Internet, téléphonie et signaux TV vers des prises murales RJ45. La norme NF C 15-100, écrite en 2003 et rendue obligatoire en juillet 2010, impose ce câblage dans le neuf : dans l’ancien, tout reste à créer.

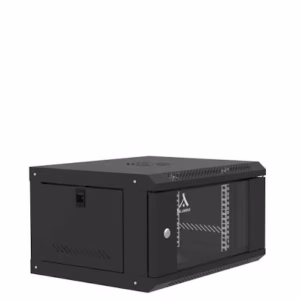

Baie de brassage 19 pouces 6U
Lien affilié
Pourquoi le wifi ne suffit pas derrière la pierre
Un mur en pierre de 60 à 80 cm absorbe les ondes radio bien plus qu’une cloison placo. Sur le terrain, on constate régulièrement une chute de 70 à 90 % du débit wifi derrière deux murs porteurs, alors qu’un simple câble Cat 6 conserve son gigabit sur toute la longueur. La physique ne se négocie pas.
Les solutions sans fil existent, mais elles ont un prix caché. Le CPL ? Deux boîtiers, une prise électrique monopolisée, 200 Mbit/s dans le meilleur des cas, et des perturbations dès qu’une multiprise ou un chargeur s’invite sur le circuit. Les répéteurs wifi ? Ils répètent aussi les faiblesses du signal d’origine. La seule architecture vraiment fiable reste la même : des points d’accès wifi branchés sur des prises RJ45, répartis par étage, reliés à la baie. Un maillage mesh bien nourri par du câble, oui. Du wifi seul pour alimenter un téléviseur 4K à l’autre bout d’une maison en pierre, non.
Le réseau VDI en étoile expliqué simplement
Un réseau VDI fonctionne en étoile : tous les câbles partent d’un point central, la baie de brassage, vers les prises murales des pièces. Chaque prise dispose de sa propre liaison jusqu’au centre, où la box, le switch et le panneau de brassage distribuent les flux Internet, téléphone et TV. Une prise, un câble, un point de départ : rien d’autre.
Conséquence immédiate : le câblage en série, en guirlande d’une pièce à l’autre, est techniquement impossible. Un câble réseau ne se dédouble pas en trois pour brancher un téléviseur, un téléphone et un ordinateur. Il faut soit trois câbles distincts, soit un petit switch local, qui suppose une prise électrique et un boîtier en vue. C’est exactement le genre de compromis qu’on regrette deux ans plus tard.
Deuxième conséquence : l’arrivée téléphonique devient unique. Le DTI (dispositif de terminaison intérieur) est installé près de la baie, et c’est le brassage qui envoie la ligne téléphonique dans les pièces. Fini les prises téléphoniques en T qui dégradent le signal et compliquent chaque dépannage. Si vous profitez d’une rénovation électrique pour ouvrir les murs d’une maison en pierre à Saint-Paul, c’est le moment ou jamais de tirer ces gaines : rouvrir un mur porteur plus tard coûte dix fois plus cher.

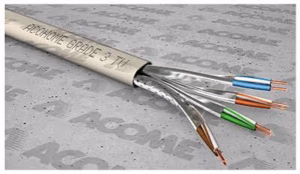

câble réseau Cat 6 Grade 3 Sat
Lien affilié
Pourquoi l’étoile gagne à tous les coups
Dans une baie, changer la fonction d’une prise prend trente secondes : on déplace un cordon de brassage. La prise du bureau qui servait d’imprimante devient une arrivée TV, la prise de la chambre passe en téléphone. Aucune reprise de câblage, aucune ouverture de mur. C’est cette souplesse qui justifie l’investissement, pas seulement le débit.
Catégories, grades et norme NF C 15-100
Le grade qualifie la performance globale de l’installation VDI, la catégorie qualifie le câble lui-même. Pour transporter la TV TNT et satellite, il faut un Grade 3 associé à du câble Cat 6 : c’est la combinaison la plus posée dans les maisons anciennes, car elle fait passer tous les médias sur un seul support. Attention, le Grade 3 n’est pas un câble Cat 6 standard : il est plus blindé, avec une bande passante supérieure pensée pour le signal vidéo.
| Grade VDI | Bande passante | Usage réel |
|---|---|---|
| Grade 1 | 100 MHz | Téléphone + informatique limitée à 100 Mbit/s, aucun signal TV |
| Grade 2 | 250 MHz | Informatique jusqu’à 1 Gbit/s, aucun signal TV |
| Grade 3 | 900 MHz | VDI complet : Internet, téléphone, TV TNT et satellite sur 40 m environ |
| Grade 4 | Fibre optique | Installation fibre, débits très élevés |
| Catégorie de câble | Fréquence max | À retenir |
|---|---|---|
| Cat 5 | 100 MHz | Ancien standard, suffisant pour la TV par ADSL |
| Cat 5e | 125 MHz | Gigabit assuré, minimum acceptable aujourd’hui |
| Cat 6 | 250 MHz | Le standard résidentiel actuel, notre recommandation de base |
| Cat 6a | 500 MHz | Marge pour le 10 Gbit/s, utile si switch évolutif |
| Cat 7 | 600 MHz | Blindage renforcé, surdimensionné en maison sauf environnement parasité |
Trois règles de pose font la différence entre un réseau qui tient vingt ans et un réseau qui déçoit :
- Séparation des courants : la NF C 15-100 interdit de mélanger courant fort et courant faible dans la même gaine. On peut faire courir gaine électrique et gaine réseau dans le même conduit, à condition de les écarter le plus possible.
- Diamètre des gaines : comptez 25 mm pour deux câbles, 35 mm pour trois. Le 35 mm partout est le choix des installateurs qui ont déjà eu à remplacer un câble coincé.
- Fourreaux vides : prévoyez systématiquement un fourreau de 40 à 50 mm vers le futur vidéoprojecteur ou l’écran TV, pour y glisser un câble HDMI ou un extendeur HDMI sur RJ45. Les cordons se démodent, les gaines restent.
Deux précisions techniques qui évitent bien des malentendus. La TV par ADSL est un flux de données informatique classique : du Cat 5 ou du Cat 6 suffit, inutile de payer du Grade 3. La TV par IP exige en revanche un réseau gigabit propre. Et si un débit VDSL divisé par trois ou des prises capricieuses vous inquiètent, notre page dépannage électrique détaille la méthode de diagnostic que nous appliquons sur le terrain.
prises murales RJ45
Lien affilié
Baie de brassage ou coffret VDI ?
Une baie de brassage est le placard technique qui concentre les arrivées et les départs de tous les câbles réseau. C’est le cœur de l’étoile : on y logent la box, le switch, le NAS et le panneau de brassage qui affecte chaque prise à une fonction. Un coffret VDI, lui, est un boîtier plus modeste, souvent trop juste dès qu’on veut y caser une box.
| Critère | Coffret VDI prêt-à-poser | Baie 19 pouces |
|---|---|---|
| Capacité | 6 à 12 prises, boîtier vite saturé | 24 à 48 prises sur quelques unités |
| Place pour la box et le NAS | Limitée, box souvent posée à côté | Confortable, tout est intégré |
| Évolutivité | Faible | Excellente (switch, NAS, caméras PoE) |
| Budget | 200 à 450 € posé | 350 à 700 € posé selon équipement |
Notre retour d’expérience est constant : les boîtiers multimédia propriétaires, avec leur brassage automatique, coûtent cher et limitent les évolutions. En résidentiel, on privilégie une baie 19 pouces de quelques U, un panneau de brassage nu et un switch Gigabit fanless. Les modèles Netis ST3116G ou ST3124G offrent plus de fonctions et consomment moins que les switchs d’entrée de gamme classiques. Le brassage manuel prend trente secondes et coûte trois fois moins cher qu’un automatisme dont personne ne se sert.
Dernier point, souvent négligé à Saint-Paul : l’emplacement. Une baie installée dans un garage non isolé subit l’humidité et les écarts de température, mauvais pour les disques durs. La solution pragmatique, surtout en rénovation : DTI et box près du tableau électrique, puis une seconde baie dans un placard de pièce habitable, reliée par un câble réseau. C’est plus propre, plus frais, et ça évite de percer un mur en pierre supplémentaire.
Combien de prises RJ45 par pièce ?
La NF C 15-100 recommande un nombre minimal de prises selon la surface, mais le raisonnement vraiment utile est ailleurs : on compte les équipements et les usages pièce par pièce, puis on ajoute une marge. Une prise RJ45 se dédouble facilement dans la baie, un mur en pierre se rouvre difficilement.
| Pièce | Prises RJ45 conseillées | Usages à couvrir |
|---|---|---|
| Salon | 4 à 6 | Serveur multimédia, TV, console, box, point d’accès wifi |
| Chambre parents | 2 à 3 | Lecteur multimédia, TV, tête de lit |
| Chambre enfant | 2 | Console + ordinateur, TV en secours |
| Bureau | 3 à 4 | Ordinateur, imprimante réseau, téléphone, fax |
| Cuisine | 1 à 2 | TV, électroménager connecté |
| Salle de bain | 0 à 1 | Radio Internet ou enceinte réseau, si le câblage le permet |
| Terrasse et dépendances | 1 à 2 | Point d’accès wifi extérieur, caméra IP PoE |
La méthode de pose, dans l’ordre :
- Étape 1 : lister les usages pièce par pièce – notez chaque équipement, même hypothétique. C’est gratuit sur le papier, jamais sur le chantier.
- Étape 2 : positionner les prises au bon endroit – derrière la TV, à hauteur de meuble, en tête de lit, et une au plafond du salon pour un futur vidéoprojecteur. Chaque prise RJ45 doit avoir sa prise 220 V à proximité immédiate, y compris pour un simple téléphone.
- Étape 3 : tirer les gaines avant les finitions – gaine annelée de 25 ou 35 mm, courbes larges, jamais d’angle droit serré : un câble doit glisser sans forcer et pouvoir être remplacé un jour.
- Étape 4 : repérer et tester chaque câble – un testeur RJ45 et un repérage soigné aux deux extrémités évitent des heures de recherche dans la baie.
- Étape 5 : brasser dans la baie – on ne connecte au switch que les prises réellement utilisées, et on réserve les autres pour plus tard.
Un mot sur les équipements : la plupart des appareils RJ45 (téléviseurs, lecteurs multimédia, consoles) ne sont pas alimentés par le câble réseau. Le PoE, lui, alimente les appareils de moins de 15 W, comme les caméras IP ou les écrans tactiles de domotique, via un switch dédié, car les box opérateurs ne le gèrent pas. Dans tous les autres cas, la prise 220 V à côté de la prise RJ45 n’est pas une option.
switch Gigabit Netis ST3116G
Lien affilié
Le conseil de l’expert Élecineris
Notre règle sur chaque chantier de Saint-Paul : un fourreau vide ne coûte rien, une reprise de mur coûte tout. À chaque point multimédia, nous posons une prise RJ45, un fourreau de réserve de 25 mm et une prise 220 V, même si rien n’est prévu à cet endroit. Et nous photographions systématiquement chaque gaine avant fermeture, avec un repérage au marqueur tous les mètres. Trois ans plus tard, quand un client veut ajouter une caméra ou un point d’accès wifi, tout est retrouvable sans casser la pierre.
Tarifs indicatifs d’un réseau filaire en 2026
Fourchettes constatées sur nos chantiers de rénovation, main d’œuvre comprise, hors déplacement et hors finitions de peinture.
| Prestation | Fourchette 2026 | Remarque |
|---|---|---|
| Prise murale RJ45 Cat 6 posée | 65 à 95 € | Par point, gaine et câble inclus |
| Point TV coaxial 17 VATC | 70 à 110 € | À conserver en complément du réseau VDI |
| Câble Cat 6 Grade 3 Sat au mètre | 2 à 4 €/m | Prix fourniture, couronne de 100 m |
| Gaine annelée 35 mm au mètre | 1,50 à 3 €/m | Le 35 mm partout est un investissement rentable |
| Baie de brassage 19 pouces équipée | 350 à 700 € | Panneau de brassage, alimentation, pose |
| Switch Gigabit 16 ports fanless | 60 à 120 € | Type Netis ST3116G, basse consommation |
| Test et recette du réseau | 80 à 150 € | Certification de chaque liaison |
| Point d’accès wifi sur prise RJ45 | 90 à 160 € | Par zone à couvrir |
Questions fréquentes
Peut-on faire passer la TNT dans un câble réseau RJ45 ?
Oui. Un câble Cat 6 de Grade 3 Sat transporte le signal TNT et satellite sur une quarantaine de mètres avec les bons répartiteurs. Aucun téléviseur ne possède en revanche de prise antenne au format RJ45 : il faut conserver une prise coaxiale ou prévoir un adaptateur en bout de chaîne.
Cat 6, Cat 6a ou Grade 3 Sat : que choisir pour une maison en pierre ?
Le duo Cat 6 + Grade 3 Sat couvre tous les usages actuels : Internet, téléphone, TNT et satellite. Le Cat 6a n’a d’intérêt que si vous prévoyez un switch 10 Gbit/s à moyen terme. Pour la TV par ADSL ou par fibre, du Cat 5e ou du Cat 6 suffit amplement.
Faut-il une baie de brassage ou un simple coffret VDI suffit-il ?
Un coffret VDI dépanne jusqu’à six ou huit prises, mais il sature vite et n’accueille pas confortablement une box. Dès que vous prévoyez un NAS, des caméras IP ou plus de dix prises, une baie 19 pouces de quelques unités reste plus évolutive et plus simple à brasser.
Le wifi peut-il remplacer un réseau filaire dans une maison en pierre ?
Non, pas pour les équipements fixes. Derrière deux murs porteurs, le débit wifi chute de 70 à 90 %, et le CPL plafonne autour de 200 Mbit/s avec des perturbations fréquentes. La bonne approche : câbler les appareils fixes en RJ45 et réserver le wifi aux smartphones et tablettes via des points d’accès répartis.
Combien de prises RJ45 prévoir et quel budget global ?
Comptez une quinzaine de prises pour une maison de 130 m² : quatre à six au salon, deux à trois par chambre, trois au bureau, une par pièce de vie. Budget réaliste en rénovation : 2 500 à 4 500 € tout compris, baie, switch et recette inclus, selon la difficulté de tirage dans la pierre.
Passez à l’action
Une maison en pierre à Saint-Paul mérite mieux qu’un wifi capricieux et une box dans le garage. Avant d’ouvrir le premier mur, faites valider le plan de câblage : nombre de prises, emplacement de la baie, gaines de réserve. C’est cette heure de préparation qui évite les regrets pendant vingt ans.
Décrivez-nous votre projet sur la page contact d’Élecineris : nous revenons vers vous avec un plan de prises, un devis détaillé et un planning de chantier adapté aux contraintes du bâti ancien.
