- Rôle vital : l’interrupteur différentiel 30 mA coupe la rangée concernée en moins de 300 ms dès qu’une fuite atteint 30 mA, soit le seuil où le corps humain risque la paralysie respiratoire.
- Obligation légale : la norme NF C 15-100 impose au moins 2 interrupteurs différentiels 30 mA par tableau, dont 1 de type A, avec 8 circuits maximum par appareil.
- Piège fréquent : réarmer en boucle un différentiel qui saute ne règle rien. Un appareil qui ne déclenche plus au test mensuel doit être remplacé sans attendre.
22 h, la machine à laver tourne, et tout s’éteint d’un coup. À Songeons, ce scénario revient chaque hiver dans les longères du Pays de Bray, où l’humidité s’infiltre dans les circuits extérieurs. L’interrupteur différentiel est le module du tableau électrique qui compare en permanence le courant entrant et sortant d’une rangée de circuits. En 2026, la norme NF C 15-100 impose au moins deux modèles 30 mA par logement, dont un type A : ce seuil marque la limite au-dessus de laquelle le courant devient mortel.
Au sommaire :
- 1. À quoi sert un interrupteur différentiel ?
- 2. Type AC, type A, type F : lequel choisir ?
- 3. Ce que la NF C 15-100 impose en 2026
- 4. Quand faut-il remplacer son interrupteur différentiel ?
- 5. Prix d’un remplacement en 2026
- 6. Le conseil de l’expert Élecineris
- 7. Questions fréquentes

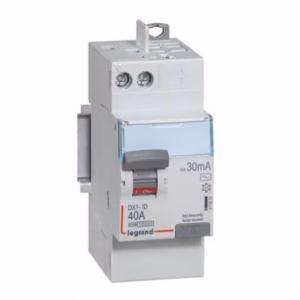

Interrupteur différentiel 30 mA type A 40 A (Legrand
Lien affilié
À quoi sert un interrupteur différentiel ?
Un interrupteur différentiel est un organe de sécurité qui coupe l’alimentation d’une rangée de circuits dès qu’il détecte une fuite de courant vers la terre. Il protège les personnes, là où les disjoncteurs divisionnaires protègent les câbles contre les surcharges et les courts-circuits. La confusion entre les deux est l’erreur numéro un que nous rencontrons sur le terrain.
Le principe tient en une phrase : il mesure l’écart entre le courant qui part par la phase et celui qui revient par le neutre. Normalement, les deux sont identiques. Si 40 mA s’échappent vers la terre — par un fil dénudé, un joint humide ou le corps d’une personne — le mécanisme détecte la différence et coupe tout. Un four de 3 500 W qui chauffe normalement ne le fait jamais déclencher. Une fuite de 40 mA, oui, immédiatement.
En pratique, un différentiel 30 mA déclenche souvent avant le seuil annoncé, entre 15 et 30 mA. Et plus la fuite est forte, plus la coupure est rapide, comme le fixe la norme produit NF EN 61008.
| Fuite détectée | Temps de coupure maximal | Contexte |
|---|---|---|
| 30 mA (1 x IΔn) | 300 ms | Seuil de référence en logement |
| 60 mA (2 x IΔn) | 150 ms | Fuite franche sur appareil défectueux |
| 150 mA (5 x IΔn) | 40 ms | Contact direct avec une partie sous tension |
Reste une idée fausse à tordre : un différentiel, quelle que soit sa sensibilité, ne dispense jamais d’une prise de terre. Les deux travaillent en binôme. La terre évacue le courant, le différentiel coupe le temps que l’évacuation se fasse sans dommage.
| Critère | Interrupteur différentiel | Disjoncteur divisionnaire | Disjoncteur différentiel |
|---|---|---|---|
| Protège | Les personnes (fuites) | Les câbles (surcharges, courts-circuits) | Les deux |
| Calibre | 25, 40 ou 63 A | 10, 16, 20 ou 32 A | Selon le circuit |
| Sensibilité | 30 mA en logement | Sans objet | 30 mA en logement |
| Placement | En tête de rangée | Un par circuit, en aval | Sur un circuit spécialisé |
| Prix indicatif | 30 à 90 € | 5 à 15 € | 40 à 90 € |
Un tableau bien conçu place donc l’interrupteur différentiel en amont, comme un filtre global, et les disjoncteurs divisionnaires en aval, un par circuit. Le disjoncteur de branchement, lui, affiche une sensibilité de 500 mA : il protège l’installation contre les fuites importantes, pas les occupants.
Type AC, type A, type F : lequel choisir ?
Un interrupteur différentiel de type A détecte les fuites de courant alternatif et les courants continus pulsés, là où un type AC ne voit que l’alternatif pur. Cette nuance rend le type A obligatoire pour les plaques à induction, les lave-linge et les bornes de recharge de véhicule électrique, dont l’électronique génère des composantes continues.
| Type | Détecte | Circuits typiques | Statut NF C 15-100 |
|---|---|---|---|
| Type AC | Fuites en courant alternatif | Éclairage, prises classiques, radiateurs | 1 minimum par tableau |
| Type A | Alternatif + continu pulsé | Plaque induction, lave-linge, lave-vaisselle, borne de recharge | 1 minimum, obligatoire sur circuits concernés |
| Type F ou Hpi | Alternatif + continu + haute immunité aux orages | Pompe à chaleur, climatisation, congélateur, informatique | Recommandé depuis la révision d’août 2024 |
| Type B | Fuites haute fréquence | Photovoltaïque, bornes de recharge professionnelles | Réseaux spécifiques et tertiaires |
Un exemple concret vaut mieux qu’un long discours. Cuisine équipée avec plaque à induction et lave-vaisselle : un type AC ne suffit pas, le type A est impératif. Congélateur dans un garage à Songeons : un type Hpi évite de perdre le contenu du congélateur à chaque orage. Et le type B reste réservé aux installations photovoltaïques ou aux réseaux industriels.
Ce que la NF C 15-100 impose en 2026
La NF C 15-100 est la norme française qui encadre les installations électriques des logements. Sa révision publiée en août 2024 impose au moins deux interrupteurs différentiels 30 mA par tableau, dont un type A, avec un maximum de 8 circuits protégés par différentiel. Toute construction neuve comme toute rénovation doit s’y conformer.
Trois règles pratiques découlent de ce texte. D’abord, le calibre se choisit entre 25, 40 et 63 A selon la puissance des circuits protégés. Ensuite, la répartition des circuits obéit à une logique simple : éclairage et prises d’une même pièce sur deux différentiels différents, pour ne jamais plonger une pièce entière dans le noir. Enfin, la révision d’août 2024 recommande le type F pour la pompe à chaleur, la climatisation et la pompe de piscine.
Autre point que la norme verrouille : le différentiel 300 mA, réservé aux bâtiments industriels, n’a rien à faire dans un logement. Trop tolérant pour un corps humain. Dans les maisons anciennes du centre de Songeons, on croise encore des tableaux à différentiel unique, voire des fusibles à porcelaine. Réarmer ce type d’installation à chaque coupure devient vite un réflexe épuisant. Notre service de rénovation de tableau électrique consiste justement à ajouter le second différentiel et à répartir les circuits proprement, sans tout casser.
Schneider Resi9 XP
Lien affilié
Quand faut-il remplacer son interrupteur différentiel ?
Un interrupteur différentiel se remplace quand il ne déclenche plus au test mensuel, quand il saute de façon répétée sans défaut identifiable ou après une quinzaine d’années de service. Le mécanisme interne s’encrasse, la sensibilité dérive, et la protection n’est plus garantie.
Les quatre signaux d’alerte
- Le test T ne coupe plus : la manette devrait retomber instantanément. Si rien ne se passe, le mécanisme est mort.
- Il saute tous les disjoncteurs sur OFF : l’appareil est en cause, pas les circuits.
- Il saute à chaque pluie : l’humidité s’infiltre dans un circuit extérieur — éclairage de jardin, prise de terrasse, portail. Classique dans le Pays de Bray.
- Il a plus de 15 ans : même silencieux, un différentiel âgé peut avoir perdu sa sensibilité réelle.
Le diagnostic en quatre étapes
- Étape 1 : testez le bouton T – appuyez une fois. La manette doit retomber immédiatement. Ce test vérifie le mécanisme, pas la prise de terre.
- Étape 2 : isolez les circuits – réarmez, puis abaissez un à un les disjoncteurs de la rangée. Celui qui fait retomber le différentiel désigne le circuit fautif.
- Étape 3 : testez les appareils – branchez le lave-linge ou le four suspect sur une prise d’une autre rangée. S’il fait sauter un autre différentiel, l’appareil est en cause.
- Étape 4 : contrôlez l’âge et le marquage – un type AC seul sur la rangée cuisine, un 500 mA ou un modèle sans marquage lisible signent une mise en conformité à prévoir.
Si le diagnostic ne donne rien et que les coupures persistent, mieux vaut confier l’installation à un professionnel plutôt que de réarmer en boucle. Notre page de dépannage électrique couvre exactement ces situations : différentiel fantôme, circuit extérieur noyé, tableau qui disjoncte la nuit.
Hager); interrupteur différentiel 30 mA type AC 63 A; interrupteur différentiel type F haute immunité Hpi; kit de mise à la terre piquet 1 m + barrette de coupure
Lien affilié
Prix d’un remplacement en 2026
Le prix d’un interrupteur différentiel dépend du type, du calibre et de la marque. Comptez 30 à 50 € pour un type AC 40 A, 40 à 70 € pour un type A 40 A et jusqu’à 130 € pour un modèle haute immunité. La pose par un électricien ajoute 70 à 150 € de main d’œuvre pour un remplacement simple.
| Prestation | Fourchette 2026 | Précisions |
|---|---|---|
| Interrupteur différentiel type AC 40 A 30 mA | 30 à 50 € | Legrand, Schneider Electric, Hager |
| Interrupteur différentiel type A 40 A 30 mA | 40 à 70 € | Obligatoire sur circuits cuisine et lavage |
| Interrupteur différentiel type A 63 A 30 mA | 60 à 90 € | Recommandé pour les installations évolutives |
| Type F ou Hpi haute immunité | 95 à 130 € | Idéal congélateur, PAC, informatique |
| Main d’œuvre remplacement | 70 à 150 € | Hors mise en conformité complète |
| Mise en conformité du tableau | 600 à 1 500 € | Ajout d’un second différentiel et répartition des circuits |
Un conseil de calcul avant d’acheter : le calibre de l’interrupteur différentiel doit être supérieur ou égal à celui du disjoncteur de branchement en amont. En aval, on additionne les intensités des gros appareils, plus la moitié de celles des circuits prises et éclairage. Un 63 A coûte un peu plus cher qu’un 40 A, mais il évite de tout racheter lors du prochain ajout de circuit.
Le conseil de l’expert Élecineris
Notre astuce de terrain : si un seul différentiel doit protéger une rangée chargée (four + plaques + lave-vaisselle), partez directement sur un type A 63 A. Il encaisse la somme des courants sans broncher et laisse de la marge pour la suite. Et pour congélateur, frigo ou matériel informatique, exigez un modèle Hpi ou type F : une coupure après un orage coûte bien plus cher qu’un repas décongelé.
Autre réflexe que nous appliquons systématiquement : étiqueter chaque rangée du tableau. En cas de coupure, n’importe qui identifie le différentiel concerné et le circuit en défaut en moins de deux minutes, sans appeler personne.
Questions fréquentes
À quoi sert un interrupteur différentiel ?
Il protège les personnes contre l’électrocution en coupant le courant dès qu’une fuite de 30 mA est détectée entre la phase et le neutre. Cette fuite signale que le courant s’échappe par la terre, ou pire, par un corps humain. Le disjoncteur divisionnaire, lui, ne protège que les câbles.
Quelle différence entre interrupteur différentiel et disjoncteur ?
Le disjoncteur coupe en cas de surcharge ou de court-circuit pour protéger les câbles. L’interrupteur différentiel coupe en cas de fuite de courant pour protéger les personnes. Les deux sont obligatoires dans un tableau aux normes et travaillent en complémentarité : différentiel en tête de rangée, disjoncteur un par circuit.
Combien d’interrupteurs différentiels faut-il dans une maison ?
Au minimum deux, en 30 mA, dont un de type A, avec 8 circuits au plus par différentiel. Une grande maison du Pays de Bray avec chauffage électrique, piscine ou atelier en compte souvent trois ou quatre. Cette répartition évite qu’une seule coupure éteigne le logement entier.
Pourquoi mon interrupteur différentiel saute-t-il sans raison ?
Dans neuf cas sur dix, un appareil défectueux ou l’humidité d’un circuit extérieur est en cause. Abaissez les disjoncteurs de la rangée un par un pour identifier le circuit fautif, puis testez les appareils sur une autre prise. Si le différentiel retombe tous disjoncteurs sur OFF, remplacez-le.
Un interrupteur différentiel protège-t-il contre la foudre ?
Non. Contre les surtensions dues aux orages, seul un parafoudre protège réellement l’installation. Le différentiel peut même déclencher pendant l’orage. Un modèle haute immunité Hpi ou de type F limite ces coupures intempestives, un vrai plus pour le congélateur et le matériel informatique.
