Fils noirs, blancs ou rouges : décoder vos prises à Songeons

• Code couleur : bleu = neutre, vert/jaune = terre, marron = phase. Avant 1970 : rouge = phase, gris ou noir = neutre. Seul un testeur de tension fait foi.
• Sécurité : coupure au disjoncteur du tableau, jamais à l’interrupteur local, puis vérification d’absence de tension au VAT ou au multimètre (15 à 30 €).
• Piège n°1 : le fil retour lampe (violet, orange ou blanc) ne se raccorde jamais sur la phase ou le neutre : court-circuit immédiat et disjonction.

Trois fils noirs, un rouge, aucune étiquette. Ce tableau, nos techniciens le croisent chaque semaine dans les maisons de Songeons, ces longères en pierre du Pays de Bray dont l’installation date parfois des années 1950. Remplacer une simple prise devient alors un casse-tête, voire un risque, quand la couleur ne dit plus rien de fiable.

Le code couleur des fils électriques est le repérage normalisé défini par la norme NF C 15-100 : bleu pour le neutre, vert/jaune pour la terre, marron pour la phase, avec des variantes rouge et gris sur les installations antérieures à 1970. Un test systématique au testeur de tension (VAT, 15 à 30 €) écarte la grande majorité des erreurs de raccordement, ce qui permet de changer une prise sans court-circuit ni mauvaise surprise.

Au sommaire :

• 1. Code couleur des fils électriques : la règle et ses exceptions
• 2. Le fil retour lampe, piège n°1 du changement de prise
• 3. Changer une prise ancienne en 8 étapes
• 4. Brancher un appareil 4 fils sur une sortie 3 fils
• 5. Tarifs indicatifs constatés en 2026
• 6. Questions fréquentes

Testeur de tension VAT

ACHETER

Lien affilié

Code couleur des fils électriques : la règle et ses exceptions

Depuis 1970, la norme NF C 15-100 impose un code sans ambiguïté : le conducteur bleu est toujours le neutre (N), le bicolore vert/jaune est obligatoirement la terre, et la phase se reconnaît au marron, parfois au noir sur un appareil à 4 fils. Toute autre couleur doit rester suspecte jusqu’à vérification au multimètre en position AC 250 V minimum.

Sur le terrain, la règle tient en une phrase : la phase peut prendre toutes les couleurs sauf le bleu et le vert/jaune, le neutre est toujours bleu, la terre toujours bicolore. Encore faut-il savoir quand cette règle s’applique. Les habitations rurales comme celles de Songeons recèlent fréquemment des câblages d’avant 1970 : rouge pour la phase, gris ou noir pour le neutre, vert ou jaune seul pour la terre. Et un ancien propriétaire bricoleur a pu inverser des conducteurs au fil des décennies. Les couleurs ne suffisent donc jamais. On teste.

Un électricien retraité résumait ainsi la pratique de son époque : phases en noir, rouge ou blanc, retours en orange, marron ou violet, navettes de va-et-vient en orange, blanc ou violet. Ajoutez les cas rares de câbles anciens à 4 fils où le bleu sert de phase, et le multimètre devient l’arbitre final de chaque intervention.

Le fil retour lampe : le piège qui fait sauter votre tableau

Le fil retour lampe est un conducteur qui relie un interrupteur ou un va-et-vient à un point d’éclairage, sans être raccordé au réseau d’alimentation général. Il ne véhicule le courant que lorsque la commande est actionnée. Raccordé par erreur sur la phase ou le neutre d’une prise, il déclenche un court-circuit immédiat et la mise en sécurité du disjoncteur.

Ce fil circule dans trois teintes : violet, orange ou blanc. Le blanc pose un problème particulier, car il ressemble à un conducteur de courant classique. Trois vérifications lèvent le doute :

1. Étape 1 : observer la couleur. Violet, orange ou blanc : ces teintes signalent presque toujours un circuit commandé, jamais une alimentation directe venant du tableau.
2. Étape 2 : suivre le trajet. Tirez doucement sur le fil : un retour lampe part vers un interrupteur mural, pas vers le tableau ni vers une gaine d’alimentation.
3. Étape 3 : comparer les prises voisines. Dans les salons et chambres, plusieurs boîtiers du même circuit disposent souvent du même retour : la configuration se répète d’une pièce à l’autre.

Une fois repéré, ce conducteur se sépare des groupes phase/neutre et s’isole en bout de domino ou dans un connecteur rapide individuel. Si votre nouvelle prise n’est pas commandée par un interrupteur, il reste simplement écarté, sécurisé, jamais dénudé dans le vide. Un fil inutilisé s’enferme dans un Wago individuel, levier fermé. Ce réflexe devient critique dans les logements anciens, où les normes ont changé plusieurs fois depuis la pose du circuit.

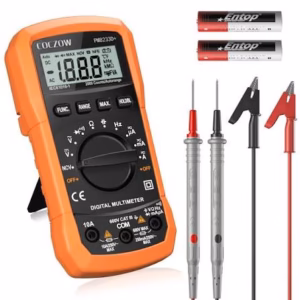

Multimètre numérique

ACHETER

Lien affilié

Changer une prise ancienne : la procédure en 8 étapes

Cette séquence s’applique à une prise classique alimentée en 2 ou 3 fils, dans une maison de Songeons comme partout en France. La règle d’or reste la même : la coupure se fait au tableau, jamais à la prise ni à l’interrupteur de la pièce. Dans les murs épais en pierre du secteur, les boîtiers sont parfois encastrés profondément : prévoyez une lampe frontale et un tournevis isolé.

1. Étape 1 : couper le courant au tableau. Agissez sur le disjoncteur du circuit, ou sur le général pour une coupure franche. Un interrupteur mural coupe la phase, mais le neutre peut rester sous tension dans certaines configurations. En cas de doute, abaissez le différentiel 30 mA du rang entier.
2. Étape 2 : vérifier l’absence de tension. Testez chaque paire de conducteurs (phase/neutre, phase/terre) au VAT ou au multimètre : la lecture doit être 0 partout. Ne vous fiez jamais au voyant du disjoncteur.
3. Étape 3 : identifier les fils. Phase (marron ou rouge), neutre (bleu), retour lampe (violet, orange ou blanc). En cas de doute sur une couleur ancienne, le multimètre tranche.
4. Étape 4 : isoler le retour lampe. Séparez-le des autres conducteurs avant tout raccordement et rangez-le en bout de connecteur, repéré au ruban.
5. Étape 5 : raccorder la prise. Phase sur la borne L, neutre sur N, terre sur la borne dédiée si elle existe. Deux ou trois fils, rien d’autre.
6. Étape 6 : laisser le retour de côté. Sauf prise commandée par interrupteur, ce fil ne prend jamais la place du neutre ni de la phase.
7. Étape 7 : réenclencher à distance. Remettez le courant avec tout le monde éloigné du boîtier.
8. Étape 8 : tester. Une lampe témoin ou un chargeur suffit. Si le différentiel saute aussitôt, coupez : un fil est mal isolé ou le retour mal séparé. Recommencez, puis retestez.

Blocage répété, circuit incompréhensible, boîtier calciné ? Inutile d’insister. Notre service de dépannage électrique intervient précisément sur ce type d’installation ancienne, avec le matériel de mesure adapté.

Sortie 3 fils, appareil 4 fils : le pontage monophasé expliqué

Le pontage monophasé est le raccordement d’un appareil livré avec 4 conducteurs (deux phases, un neutre, une terre) sur une sortie murale monophasée à 3 fils. Les fabricants de plaques vitrocéramiques et à induction prévoient ce montage dans leur notice : il conserve la pleine puissance de l’appareil, à condition que la ligne soit dimensionnée en 6 mm² sous disjoncteur 32 A.

Ce cas concerne surtout les cuisines équipées d’une plaque ou d’un four raccordé en direct, sans prise. La démarche tient en trois points :

1. Étape 1 : la terre. Reliez le vert/jaune du mur à celui de l’appareil dans un Wago ou un bornier. Si l’appareil est de classe II (double carré sur la plaque signalétique, sans borne de terre), isolez le fil terre mural dans un Wago individuel.
2. Étape 2 : le neutre. Bleu sur bleu. Certaines plaques offrent un double neutre N1/N2 (bleu + gris) : les deux se couplent alors avec le neutre mural dans un Wago à 3 entrées.
3. Étape 3 : les phases. Couplez le marron (L1) de l’appareil, le noir (L2) et la phase murale (marron récent, rouge avant 1970) dans un Wago à levier 3 entrées, type série 221, calibré jusqu’à 6 mm².

Connecteurs Wago série 221

ACHETER

Lien affilié

Wago ou domino : quel connecteur pour un raccordement durable ?

Les 3 erreurs qui coûtent le plus cher

• Le scotch d’électricien en guise de connecteur. La torsade se desserre à chaque cycle de chauffe et de refroidissement, l’arc électrique crée un point chaud, et une gaine peut fondre en quelques mois. Le scotch isole une gaine abîmée, rien d’autre.
• L’inversion phase/terre. Le châssis métallique de l’appareil se retrouve sous 230 V. Un différentiel 30 mA aux normes protège, mais un équipement vieillissant ne garantit plus rien.
• Le fil dénudé laissé dans le vide. On ne coupe jamais un conducteur inutilisé à ras : il s’isole dans un Wago individuel, levier fermé.

Ces mises à niveau s’intègrent pleinement dans une rénovation électrique complète, notamment quand le tableau n’offre plus de place pour un circuit dédié plaque de cuisson en 6 mm².

Le conseil de l’expert Élecineris : photographiez le boîtier avant de débrancher quoi que ce soit, puis étiquetez chaque conducteur au ruban adhésif annoté au marqueur : P pour la phase, N pour le neutre, T pour la terre, R pour le retour lampe. Cinq minutes de repérage transforment une intervention à l’aveugle en raccordement guidé, et ces étiquettes serviront au prochain intervenant, vous compris. Sur les installations d’avant 1970 que l’on rencontre encore dans nombre de maisons de Songeons, ce repérage évite à lui seul la moitié des incidents de raccordement.

Tournevis d’électricien isolé 1000V

ACHETER

Lien affilié

Tarifs indicatifs constatés en 2026

Prix moyens relevés en 2026 dans l’Oise, autour de Songeons, pour des prestations standard en journée :

Pour mémoire : un testeur VAT coûte 15 à 30 €, une pochette de Wago série 221 quelques euros, un tournevis isolé 1 000 V environ 10 €. Le matériel pèse peu face au prix d’un raccordement approximatif.

Questions fréquentes

Peut-on remplacer un Wago par un domino à vis ?

Oui, c’est possible techniquement, mais le Wago à levier reste préféré en 2026 : sa pression constante résiste mieux aux arcs sur forte intensité et son boîtier transparent se contrôle d’un coup d’œil. Avec un domino, serrez fermement sans cisailler le cuivre et revérifiez le serrage tous les deux ou trois ans.

Que signifient des fils rouges, jaunes et verts sortant du mur ?

Ce trio indique un câblage antérieur à 1970 : rouge pour la phase, vert ou jaune pour la terre, gris ou noir pour le neutre. Testez chaque conducteur au multimètre avant tout raccordement, car des bricolages intermédiaires sont fréquents, puis étiquetez le tout pour sécuriser les interventions suivantes.

Brancher un appareil 4 fils sur 3 fils fait-il perdre de la puissance ?

Aucune perte si la ligne suit les dimensions standard : section 6 mm² sous disjoncteur 32 A pour une plaque de cuisson. Le couplage des deux phases dans un Wago 3 entrées conserve la pleine puissance de l’appareil. Une ligne en 20 A et 2,5 mm² fonctionne, mais disjoncte dès que plusieurs foyers chauffent à fond ensemble.

Un fil noir peut-il être un neutre ?

Oui : sur les installations d’avant 1970, le gris ou le noir servait de neutre, le rouge tenant le rôle de phase. Depuis 1970, le noir désigne plutôt une phase secondaire sur un appareil à 4 fils. Un testeur de tension lève le doute en dix secondes, avant tout contact avec les conducteurs.

Pourquoi ma plaque de cuisson disjoncte-t-elle avec deux foyers à fond ?

Cause la plus fréquente : une ligne sous-dimensionnée, protégée par un disjoncteur 20 A en 2,5 mm² au lieu de 32 A en 6 mm². Le différentiel 30 mA coupe dès que la puissance demandée dépasse le calibre. Faites mesurer la section du câble et le calibre de protection avant de remplacer l’appareil.

Passez à l’action

Un noir qui n’est pas un neutre, un rouge qui n’est plus une phase, un blanc qui ne vient pas du tableau : les installations anciennes de Songeons réservent ces surprises à quiconque se fie aux seules couleurs. Trois réflexes suffisent alors : coupure franche au tableau, test d’absence de tension, repérage des conducteurs. Un doute persistant, un circuit qui disjoncte ou une rénovation complète à envisager ? Décrivez votre situation depuis la page de contact d’Élecineris et recevez un diagnostic clair, chiffré et sans engagement.
