- Résistance : moins de 100 Ω exigés par la NF C 15-100, 50 Ω conseillés, 10 Ω si un parafoudre équipe l’installation. La mesure se fait barrette ouverte, avec un contrôleur dédié.
- Mitoyenneté : des fondations communes comptent pour un seul bâtiment. Une seule prise de terre à fond de fouille, ou une interconnexion obligatoire en 16 mm² isolé ou 25 mm² cuivre nu.
- Piège classique : puits, rivières et canalisations ne servent jamais d’électrode. Ces réseaux métalliques se raccordent à la liaison équipotentielle principale, pas l’inverse.
Au sommaire :
- 1. Pourquoi la terre électrique pose problème dans une maison mitoyenne de Conty
- 2. Boucle à fond de fouille, tranchée ou piquet : quel choix en rénovation ?
- 3. Filage et sections de câbles : les minima de l’amendement 5
- 4. Liaison équipotentielle : l’oubli numéro un des vieilles maisons
- 5. Diagnostic et pose d’une prise de terre : la méthode pas à pas
- 6. Tarifs indicatifs 2026 dans la Somme
- 7. Questions fréquentes
Deux fils qui pendent, une prise sans terre et un différentiel qui ne déclenche jamais. Voilà le tableau que découvrent nos électriciens dans une bonne partie des maisons anciennes du centre-bourg de Conty. La mitoyenneté complique tout : fondations partagées, murs en briques et torchis, caves humides, et parfois deux installations qui cohabitent dans le même bâti sans jamais se parler.
La prise de terre est une électrode conductrice enfouie qui évacue les courants de défaut vers le sol, permettant au disjoncteur différentiel de couper le circuit en quelques millisecondes. Depuis l’amendement 5 de la NF C 15-100, applicable depuis août 2025, sa résistance doit rester sous les 100 Ω, avec 50 Ω conseillés pour une protection réelle des occupants. Sans elle, un défaut d’isolement transforme la carcasse d’un lave-linge en conducteur sous tension.
Kit de mise à la terre : piquet acier galvanisé 2 m
Lien affilié
Pourquoi la terre électrique pose problème dans une maison mitoyenne de Conty
Dans un bâti mitoyen, la terre ne se règle pas maison par maison. La norme est catégorique : des fondations ou une dalle communes, avec ou sans joint de dilatation, constituent un seul bâtiment. Conséquence directe : une prise de terre unique, obligatoirement réalisée en boucle à fond de fouille sur l’ensemble du support commun, avec remontée du conducteur dans chaque gaine technique de logement.
Fondations communes : la règle qui change tout
Pourquoi tant de rigueur ? Parce que deux terres distinctes sur un même bâti créent des différences de potentiel entre les masses métalliques des deux logements. Un défaut côté voisin peut remonter par le mur partagé. La norme impose donc l’interconnexion des prises de terre d’un même bâtiment, et la recommande entre bâtiments d’une même installation. Le conducteur d’interconnexion : 16 mm² cuivre isolé vert-jaune, ou 25 mm² cuivre nu.
Autre spécificité du secteur : l’humidité. Les caves voûtées et les sols argileux de la vallée de la Selle offrent un terrain plutôt conducteur, ce qui aide. Mais le gel et la sécheresse font varier la résistance dans des proportions spectaculaires. D’où deux réflexes : enfoncer les piquets à 2 mètres minimum, et mesurer en période sèche. Si le diagnostic confirme une absence totale de terre, ne bricolez rien : notre page Dépannage détaille la prise en charge.

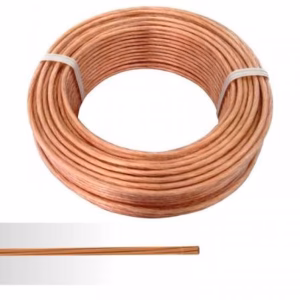

câble de terre cuivre nu 25 mm²
Lien affilié
Boucle à fond de fouille, tranchée ou piquet : quel choix en rénovation ?
Trois familles de prises de terre cohabitent dans la norme : la boucle à fond de fouille, le conducteur en fond de tranchée et le piquet de terre. Toutes reposent sur le même principe, un conducteur enfoui qui met l’installation en contact permanent avec le sol. Leur mise en œuvre, en revanche, dépend entièrement du chantier et du terrain disponible.
| Critère | Boucle à fond de fouille | Fond de tranchée | Piquet(s) de terre |
|---|---|---|---|
| Usage idéal | Construction neuve, fondations communes, mitoyenneté | Rénovation avec tranchée déjà ouverte | Bâti existant, maison ancienne |
| Conducteur minimum | Cuivre nu 25 mm² ou acier galvanisé 95 mm² | Cuivre nu 25 mm² ou acier galvanisé 95 mm² | Cuivre nu 25 mm² vers la barrette |
| Dimensions | Périphérie des fondations, 60 cm de profondeur mini | 1 m de profondeur, 20 m de longueur mini | Enfoncement 2 m mini, Ø 15 mm barre pleine ou tube 25 mm |
| Points d’attention | Deux extrémités branchées sur la barrette de mesure | Rester à 20 cm minimum des autres canalisations | Piquets espacés d’au moins leur longueur, idéalement le double |
Dans les ruelles anciennes de Conty, la boucle à fond de fouille relève souvent du vœu pieux : pas de terrassement possible, cour minérale, mitoyenneté sur trois côtés. Reste le piquet, seule option réaliste. On l’enfonce à la massette ou à la perceuse SDS-Max, on garde 20 à 30 cm hors sol pour le raccordement, et on protège le tout dans un regard de visite de 20 × 20 cm minimum. Un piquet ne suffit pas ? Les piquets multiples se cumulent, espacés d’au moins une longueur de piquet, idéalement deux. Et les méthodes se mixent sans problème : piquet plus fond de tranchée, par exemple.
Une interdiction à connaître par cœur : jamais de puits, de rivière ou de canalisation existante comme prise de terre. La norme le proscrit noir sur blanc. Les canalisations métalliques, elles, doivent être raccordées à la terre, mais via la liaison équipotentielle principale. Nuance capitale.
Filage et sections de câbles : les minima de l’amendement 5
Le filage d’une mise à la terre conforme repose sur des sections minimales strictes : 16 mm² en cuivre isolé ou 25 mm² en cuivre nu pour le conducteur principal de terre, 6 mm² minimum pour la liaison équipotentielle principale. L’amendement 5, applicable depuis août 2025 pour les installations neuves et rénovées, n’a pas assoupli ces valeurs d’un millimètre carré.
| Élément de l’installation | Section minimale |
|---|---|
| Conducteur principal de terre | 16 mm² cuivre isolé — 25 mm² cuivre nu — 50 mm² acier galvanisé nu |
| Câblette enfouie (boucle ou tranchée) | 25 mm² cuivre nu — 95 mm² acier galvanisé |
| Interconnexion de deux prises de terre | 16 mm² cuivre isolé vert-jaune — 25 mm² cuivre nu |
| Liaison équipotentielle principale (LEP) | 6 mm² cuivre minimum, 25 mm² maximum |
| Liaison équipotentielle supplémentaire (salle d’eau) | 2,5 mm² sous conduit — 4 mm² fixé à la paroi |
| Liaison disjoncteur de branchement vers tableau | 45 A : 10 mm² — 60 A : 16 mm² — 90 A : 25 mm² |
Ces sections ne relèvent pas du confort, mais du calcul. La chute de tension maximale entre le disjoncteur de branchement et le point le plus éloigné plafonne à 3 %, soit environ 7 volts. Entre le disjoncteur et le tableau principal : 2 % sans tableau divisionnaire, 1 % avec. Le conduit, lui, doit offrir un diamètre intérieur d’au moins 3,5 fois le diamètre extérieur du conducteur, ou 1,8 fois pour un câble multiconducteur. Serré dans un fourreau trop juste, un câble chauffe. Point.
Rappel utile pour les tableaux : deux interrupteurs différentiels 30 mA minimum, huit circuits maximum par différentiel, et une répartition entre éclairage et prises. Un projet de rénovation complète du filage ? La page Rénovation d’Élecineris décrit la méthode chantier, phase par phase.

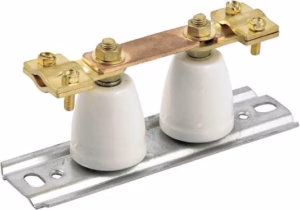

barrette de coupure
Lien affilié
Liaison équipotentielle : l’oubli numéro un des vieilles maisons
La liaison équipotentielle principale relie à la borne de terre toutes les canalisations métalliques — eau, gaz, chauffage — ainsi que les éléments métalliques du bâti et les armatures de béton armé accessibles au montage. Sans elle, une fuite de courant sur une canalisation peut électriser un robinet situé vingt mètres plus loin. C’est le défaut invisible qui tue.
Dans chaque pièce d’eau équipée d’une baignoire ou d’une douche, la liaison équipotentielle supplémentaire est obligatoire. Elle se raccorde de trois façons possibles : directement au tableau le plus proche, via une boîte de connexion spécifique, ou en combinant les deux. Retenez une règle de pose : les conducteurs vert-jaune ne sont jamais noyés dans la paroi. Sous conduit isolant ou moulure apparente en 2,5 mm², fixés à la paroi en 4 mm².
Certains équipements échappent à la LES : radiateurs électriques de classe II, porte-serviettes non chauffants, robinets montés sur canalisations isolantes, bondes et siphons métalliques, grilles d’aération, pare-douche, châssis isolants. Une huisserie métallique, elle, est considérée comme reliée si la continuité est mesurée à 2 Ω ou moins, et peut être exemptée si sa résistance d’isolement dépasse 500 kΩ.
Diagnostic et pose d’une prise de terre : la méthode pas à pas
Un diagnostic sérieux tient en une heure. Une pose propre, en une demi-journée. La différence entre les deux se joue sur la rigueur des mesures, pas sur la vitesse d’exécution. Voici la séquence que nos électriciens appliquent sur le terrain.
- Étape 1 : Couper l’alimentation au disjoncteur général – puis vérifier l’absence de tension sur chaque circuit concerné. Aucune exception, même pour un simple contrôle de routine.
- Étape 2 : Tester la présence d’une terre au multimètre – mesurez d’abord la tension phase-neutre comme référence (environ 230 V), puis la tension phase-terre. Des valeurs proches indiquent une terre active ; une chute vers 0 V confirme son absence.
- Étape 3 : Choisir la méthode adaptée au terrain – piquets pour le bâti existant, boucle ou tranchée si des travaux de terrassement sont prévus. Le cumul des méthodes est autorisé, et souvent nécessaire.
- Étape 4 : Enfoncer les piquets à 2 m minimum – acier galvanisé Ø 15 mm en barre pleine, tube de 25 mm, ou profilé de 60 mm de face. Espacement entre piquets : au moins une longueur, idéalement le double.
- Étape 5 : Raccorder le cuivre nu 25 mm² à la barrette de coupure – barrette fixée sur un mur accessible, à l’abri des chocs. Un serrage individuel par conducteur, une déconnexion possible uniquement à l’outil.
- Étape 6 : Mesurer la résistance barrette ouverte – contrôleur dédié, objectif moins de 100 Ω, 50 Ω conseillés. Résultat insuffisant ? Ajoutez un piquet ou cumulez les méthodes avant de valider.
- Étape 7 : Contrôler l’interconnexion et les liaisons équipotentielles – si les fondations sont communes avec le voisin, vérifiez que les terres sont bien reliées. Puis testez la LEP et la LES de la salle d’eau.
Le conseil de l’expert Élecineris : mesurez votre terre en période sèche, jamais après une pluie. Un sol arrosé fait chuter la résistance de plusieurs dizaines d’ohms — le temps que l’eau s’évapore, votre belle mesure à 60 Ω repasse au-dessus de 100 Ω en août. La sécheresse donne la pire valeur, donc la bonne référence. Si vous passez le test en canicule, vous passez toute l’année. Le coup d’arroser avant la mesure ne trompe que son propriétaire.
testeur de résistance de terre
Lien affilié
Tarifs indicatifs 2026 dans la Somme
Les fourchettes ci-dessous reflètent les devis constatés sur le secteur de Conty et de la vallée de la Selle en 2026. Elles varient selon l’accessibilité, la nature du sol et l’état du tableau électrique existant.
| Prestation | Tarif indicatif | Détail |
|---|---|---|
| Diagnostic complet avec mesure de terre | 120 à 200 € | Rapport de mesure daté remis au client |
| Création d’une prise de terre, 1 piquet | 350 à 550 € | Piquet 2 m, cuivre nu 25 mm², barrette de coupure |
| Prise de terre 2 à 3 piquets interconnectés | 550 à 950 € | Regard de visite et interconnexion inclus |
| Raccordement tableau et liaison équipotentielle | 400 à 800 € | Variable selon l’accessibilité des canalisations |
| Mise en sécurité du tableau (2 différentiels 30 mA) | 900 à 1 800 € | Tableau 2 rangées, réserve de 20 % |
| Mise aux normes complète maison ancienne | 3 500 à 8 000 € | Filage, terre, tableau, liaisons, essais |
Questions fréquentes
Peut-on avoir deux prises de terre pour deux maisons mitoyennes ?
Non si les fondations sont communes. La NF C 15-100 considère le bâti comme un seul bâtiment : une prise de terre unique à fond de fouille s’impose, avec remontée du conducteur dans chaque gaine technique. Si deux terres distinctes existent déjà, elles doivent être interconnectées en 16 mm² isolé ou 25 mm² cuivre nu.
Comment vérifier la présence d’une prise de terre dans une maison ancienne de Conty ?
Un multimètre suffit pour un premier test : relevez la tension phase-neutre (environ 230 V) comme référence, puis la tension phase-terre. Des valeurs proches signalent une terre active ; une chute vers 0 V confirme son absence. Pour connaître la valeur exacte en ohms, seul un contrôleur de terre dédié fait foi.
Quelle résistance de terre faut-il respecter en 2026 ?
L’amendement 5 de la NF C 15-100, applicable depuis août 2025, impose moins de 100 Ω. Les professionnels conseillent moins de 50 Ω pour garantir la coupure des différentiels en toute saison. Avec un parafoudre, descendez sous 10 Ω. La mesure se fait barrette ouverte, avec un appareil spécifique.
Peut-on se servir d’un puits ou d’une canalisation comme prise de terre ?
Jamais. La norme interdit formellement les points d’eau — rivières, puits — et les canalisations existantes comme électrode de terre. En revanche, les canalisations métalliques d’eau, de gaz et de chauffage doivent être raccordées à la liaison équipotentielle principale. C’est exactement l’inverse de ce que bricolent trop de propriétaires.
Combien coûte la création d’une prise de terre à Conty ?
Comptez 350 à 550 € pour un piquet unique avec barrette de coupure, et 550 à 950 € pour deux à trois piquets interconnectés en sol difficile. Le diagnostic préalable, facturé 120 à 200 €, évite souvent une installation surdimensionnée. Exigez systématiquement le rapport de mesure final.
Passez à l’action
Votre maison mitoyenne de Conty mérite mieux qu’un différentiel qui ferme les yeux. Un diagnostic de terre prend une heure, un rapport de mesure chiffre la réalité, et une mise en conformité protège votre famille comme le voisin de l’autre côté du mur. L’équipe Élecineris intervient sur le secteur de Conty pour le dépannage électrique et la rénovation complète du filage. Décrivez votre installation via la page contact : un électricien vous rappelle avec un devis clair, chiffré, sans surprise.
