- Le fourreau se pose avant la dalle : comptez 2 fourreaux Ø45 minimum entre la limite de propriété et la maison (tubes PVC NF T 54-018 ou PEHD NF EN 61386-24), sous peine de rouvrir une tranchée neuve.
- La norme impose un espace technique : NF C 15-100 exige un GTL de 60 cm de large avec volume attenant de 240x300x200 mm pour le DTIo, l’ONT et la box.
- Le raccordement télécom coûte 100 à 200 € : à condition que la gaine existe déjà. Le délai opérateur atteint 3 mois après complétude (décision ARCEP n°2020-1432).
Un fourreau oublié sous les fondations. Voilà l’erreur qui revient le plus souvent sur les chantiers de construction neuve en campagne. À Saint-Germer-de-Fly, dans le Pays de Bray, les parcelles constructibles s’éloignent des réseaux et chaque mètre de tranchée se paie comptant. Câbler le réseau avant les murs ne coûte presque rien. Refaire l’opération après la dalle coûte dix fois plus.
Le câblage réseau préventif est l’ensemble des fourreaux, gaines et équipements posés pendant la viabilisation d’un terrain pour acheminer la fibre optique et le réseau RJ45 jusqu’au tableau de communication du logement. L’ARCEP comptabilisait 34,45 millions de locaux éligibles FttH au 31/12/2022, soit plus de 80 % du parc français, ce qui permet de raccorder une maison rurale neuve dès son emménagement sans rouvrir la tranchée.
Au sommaire :
- 1. Pourquoi le réseau se joue avant les murs
- 2. GTL, DTIo et socles RJ45 : les normes qui comptent
- 3. Viabilisation : 6 étapes pour câbler sans repasser
- 4. Coûts du câblage et de la viabilisation en 2026
- 5. Le conseil de l’expert Élecineris
- 6. Questions fréquentes
Kit DTIo fibre optique préconnectorisé
Lien affilié
Pourquoi le réseau se joue avant les murs
La viabilisation d’un terrain regroupe quatre raccordements : eau, électricité, assainissement et télécommunications. La fibre optique se glisse dans la même tranchée que l’eau et le courant. Une seule excavation bien ordonnancée remplace trois passages successifs, avec à la clé une économie de plusieurs centaines d’euros et un chantier qui ne redémarre pas trois fois.
Retenez la distance entre réseaux : l’arrêté du 17 mai 2001 impose 20 cm d’écart entre une canalisation électrique et une gaine télécom, contre 5 cm si une protection mécanique sépare les deux. Profondeurs à retenir : 1 m en terrain agricole, 85 cm sous une voie automobile, 65 cm sous un trottoir, 50 cm ailleurs. Dans les sols argileux et humides du Pays de Bray autour de Saint-Germer-de-Fly, un lit de sable de 5 cm sous le tube, un enrobage de 10 cm et un avertisseur vert NF EN 12613 posé 20 à 30 cm au-dessus limitent les dégâts du gel et des mouvements de terrain.
Le PLU reprend l’article type du Code de l’urbanisme : tout aménagement doit prévoir les installations nécessaires au câblage des constructions aux réseaux numériques, et les réseaux restent enterrés jusqu’au point de raccordement public. Aucun poteau ni câble aérien toléré sur votre parcelle. Le bornage par géomètre, facturé 500 à 800 €, évite le classique litige de tranchée empiétée chez le voisin.
Ce que le permis de construire doit contenir
Le plan de masse intègre quatre éléments : l’emplacement du compteur d’eau, le coffret électrique Enedis en limite de propriété, le tracé du tout-à-l’égout et le point de démarcation optique (PDO). L’instruction du permis dure 2 à 3 mois pour une maison individuelle, et le titre reste valable 3 ans, prorogeable. Pendant ce délai, demandez vos devis aux gestionnaires de réseau. Trop de constructeurs attendent la fin du gros œuvre pour téléphoner à Enedis. Résultat : trois mois de plus sur le chantier.
tableau de communication GTL 60×60
Lien affilié
GTL, DTIo et socles RJ45 : les normes qui comptent
La gaine technique de logement (GTL), appelée ETEL par la NF C 15-100 (§10.1.4.1 et 10.1.4.2), est l’espace réglementaire qui regroupe le tableau électrique, le tableau de communication et l’arrivée fibre. Sa largeur minimale atteint 600 mm (400 mm pour un T1/T2), sa profondeur 250 mm, avec un passage libre de 70 cm devant. C’est le seul endroit de la maison où la fibre et le 230 V cohabitent proprement.
| Élément | Norme | Rôle / dimension clé |
|---|---|---|
| GTL / ETEL | NF C 15-100 §10.1.4 | 600 x 250 mm, passage libre 70 cm, hauteur 1,80 m max |
| Tableau de communication | Arrêté du 3/08/2016, XP C90-486 | Volume attenant 240x300x200 mm pour ONT et box |
| Kit DTIo | XP C93-928 | Rail DIN, connecteur SC/APC 8°, réserve fibre 2,50 m au PDO |
| Socles RJ45 | XP C90-483, NF EN 60603-7-5 | Cat 6 minimum (grade 2TV) ou Cat 6A (grade 3TV) |
| Câble de branchement | ITU-T G.657.A2 | Rayon de courbure 60 mm, Euroclasse Cca-s1,d1,a1 |
| Protection du point d’entrée | KROE IP68 | Mini-boîtier étanche qui protège la réserve de fibre |
Combien de prises ? La norme XP C90-483 fixe le plancher : 2 socles RJ45 au séjour pour tout logement, plus un socle par pièce de vie ou chambre selon la typologie, le tout en câblage en étoile depuis le tableau de communication, jamais en guirlande. Un câble Cat 6 descend à 1 Gbit/s sur 100 m. Le Cat 6A monte à 10 Gbit/s et supporte l’alimentation PoE jusqu’à 90 W sur 4 paires : utile pour une caméra, un point Wi-Fi extérieur ou une domotique filaire.
Viabilisation : 6 étapes pour câbler sans repasser
La chaîne FttH se lit ainsi : le NRO alimente un point de mutualisation (PM), puis le point de raccordement (PR), le point de branchement optique (PBO), et enfin votre PDO en limite de propriété. En tant que maître d’ouvrage, vous financez l’adduction : fourreaux, chambres et PDO. Le constructeur pose le kit DTIo dans le GTL, et l’opérateur d’infrastructure boucle le raccordement final.
- Étape 1 : sécuriser le terrain – Consultez le PLU et demandez un certificat d’urbanisme (document informatif, différent d’une autorisation). Faites borner la parcelle par un géomètre : la définition exacte des limites règle 90 % des litiges de tranchées.
- Étape 2 : dessiner le plan de masse – Placez compteur d’eau, coffret électrique en limite de propriété, tracé d’égout et emplacement du PDO. Déposez le permis, puis lancez les devis réseau pendant l’instruction.
- Étape 3 : ouvrir une tranchée unique – Tubes PVC NF T 54-018 Ø45 ou PEHD vert NF EN 61386-24 Ø50, lit de sable 5 cm, enrobage 10 cm, avertisseur vert NF EN 12613. Deux fourreaux Ø42/45 en adduction privée, 3 à 5 en parties communes.
- Étape 4 : poser le PDO et le kit DTIo – Le PDO se fixe en limite de propriété avec 2,50 m de réserve de fibre rangée en KROE IP68. Le DTIo se clipse sur rail DIN dans le tableau de communication.
- Étape 5 : étoiler le logement – Tirez des câbles XP C93-531 grade 2TV du TC vers chaque socle. Ajoutez 3 socles 230V+T au niveau du tableau et une borne de terre.
- Étape 6 : recetter puis raccorder – Tests niveau 1 (continuité au stylo laser 1 mW), niveau 2 (photométrie), niveau 3 (réflectométrie OTDR sur 1310 et 1550 nm, dans les deux sens). Budget optique PR-DTIo : 1,5 dB sous 500 m, 2 dB sous 1,5 km. Une soudure au-delà de 0,3 dB se refait. L’opérateur raccorde ensuite sous 3 mois (ARCEP n°2020-1432).
socles RJ45 Cat 6
Lien affilié
Coûts du câblage et de la viabilisation en 2026
Viabiliser un terrain coûte entre 5 000 et 15 000 € au total. Une parcelle en lotissement proche des réseaux descend à 3 000-5 000 €. Un terrain isolé dépasse 10 000 €. La ligne télécom reste le poste le moins cher de la viabilisation, et c’est précisément celui qu’on oublie le plus souvent.
| Poste | Coût moyen constaté en 2026 |
|---|---|
| Viabilisation complète (tous réseaux) | 5 000 – 15 000 € |
| Télécom : fourreaux, PDO, adduction fibre | 100 – 200 € |
| Câblage intérieur : GTL, DTIo, étoile RJ45 | 1 200 – 2 500 € |
| Électricité (Enedis ou ELD) | 500 – 2 000 € |
| Eau potable | 800 – 1 500 € |
| Assainissement collectif (PFAC incluse) | 3 000 – 10 000 € |
| Assainissement autonome (fosse + SPANC) | à partir de 6 000 € |
| Voirie et accès | 500 – 2 000 € |
Côté aides : l’Anah prend en charge 20 à 35 % des travaux d’assainissement individuel, avec un plafond de 13 000 € par logement sous conditions de ressources. Les agences de l’eau complètent selon les bassins, et la TVA réduite à 10 %, voire 5,5 % pour les solutions écologiques, s’applique sur les travaux d’assainissement non collectif.
Le conseil de l’expert Élecineris
Tirez une gaine d’attente du GTL vers le garage, la terrasse et la façade nord, même sans usage immédiat. Un tube PEHD Ø20 posé le jour de la tranchée coûte une poignée d’euros. La même reprise sur dalle coulée se chiffre en centaines d’euros et casse l’étanchéité RE 2020. Étiquetez chaque fourreau, laissez un tire-fil imputrescible dans chaque tube, photographiez la tranchée avant remblai et notez les cotes : ce plan vaut de l’or pendant trente ans. Dans les vides sanitaires du secteur, protégez les câbles des rongeurs avec une armure FRP diélectrique plutôt qu’un câble nu.
Notre équipe assure aussi bien le dépannage électrique que la rénovation et la mise aux normes : un fourreau bien posé dès l’origine évite la majorité des interventions de reprise sur le neuf.

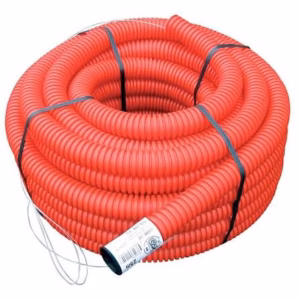

gaine annelée TPC Ø50
Lien affilié
Questions fréquentes
Quel est le prix du raccordement fibre pour une maison neuve ?
L’adduction télécom coûte entre 100 et 200 €, fourreaux et PDO compris, à condition que la tranchée existe déjà. L’opérateur d’infrastructure raccorde ensuite la maison gratuitement sous 3 mois après complétude, selon la décision ARCEP n°2020-1432. Sans gaine prévue, une tranchée neuve alourdit la facture de 300 à 800 €.
Faut-il du RJ45 Cat 6 ou Cat 6A dans une construction neuve ?
Cat 6 satisfait le grade 2TV de la norme XP C90-483, avec 1 Gbit/s sur 100 m. Cat 6A (grade 3TV) prépare l’avenir : 10 Gbit/s et du PoE jusqu’à 90 W sur 4 paires, idéal pour caméras et Wi-Fi extérieur. Le plancher réglementaire reste 2 socles au séjour, plus un socle par pièce principale.
Que faire si la gaine télécom a été oubliée avant la dalle ?
Trois options existent : une tranchée périphérique le long de la façade, un cheminement de câble protégé en extérieur, ou un forage court sous l’emprise existante. Comptez 300 à 800 € selon la configuration du terrain. Le kit DTIo se pose ensuite dans le GTL ou le coffret de communication, sans dégradation du neuf.
Où placer le tableau de communication et la box dans la maison ?
Dans le GTL, proche de l’entrée du logement : 600 mm de large et 250 mm de profondeur minimum selon NF C 15-100. Le tableau de communication accueille le kit DTIo sur rail DIN, l’ONT, et réserve un volume attenant de 240x300x200 mm pour la box. Prévoyez 3 socles 230V+T et une prise de terre dans le même espace.
Combien de temps prend l’activation de la fibre après la pose ?
Une fois le PDO et le DTIo installés, l’opérateur d’infrastructure raccorde la ligne sous 3 mois maximum (décision ARCEP n°2020-1432). L’activation chez le fournisseur d’accès prend ensuite 10 à 20 jours selon l’offre. En zone rurale peu dense comme à Saint-Germer-de-Fly, vérifiez l’éligibilité FttH de l’adresse avant de signer le compromis de vente.
Passez à l’action
Un terrain, un permis, une tranchée, deux fourreaux : la viabilisation réussie tient à cette séquence, exécutée dans le bon ordre. À Saint-Germer-de-Fly et dans tout le sud de l’Oise, Élecineris prépare votre plan de câblage, pose le PDO, le kit DTIo et l’étoile RJ45 dès le gros œuvre. Demandez votre devis via notre page de contact et sécurisez la connectivité de votre maison pour les trente prochaines années.
