- Profondeur : 50 cm minimum sous une pelouse, 85 cm sous une voie carrossable selon la NF C 15-100. En jardin, visez 60 à 65 cm pour absorber le tassement du sol.
- Matériel : câble U1000 R2V dans une gaine TPC rouge (ou ICTA sous 40 mm), plus un grillage avertisseur rouge posé 20 cm au-dessus du fourreau.
- Piège n°1 : tirer 40 m de 3G2.5 mm² vers un atelier fait chuter la tension sous les 3 % autorisés. Le compresseur grogne, le disjoncteur déclenche.
Au sommaire :
- 1. Quel câble tirer vers une dépendance ?
- 2. Profondeur et norme NF C 15-100
- 3. Installation en 7 étapes
- 4. Le conseil de l’expert Élecineris
- 5. Câble réseau vers la dépendance
- 6. Tarifs indicatifs 2026
- 7. Questions fréquentes
Un garage au fond du jardin, une scie à onglet dedans, et une rallonge orange qui traverse la pelouse depuis deux hivers. Voilà le tableau réel. À Songeons, les parcelles sont longues, les dépendances se nichent souvent à 25 ou 40 mètres de la maison, et la rallonge finit par durcir, craquer, puis faire sauter le disjoncteur à la première pluie d’octobre.
Un câble extérieur vers une dépendance est un conducteur d’alimentation posé en pleine terre ou sous goulotte qui relie le tableau principal du logement à un bâtiment annexe : garage, atelier, abri de jardin ou pool house. La norme NF C 15-100 fixe une profondeur d’enfouissement minimale de 50 cm (85 cm sous une voie carrossable) et impose une gaine TPC rouge ou ICTA, ce qui met durablement le câble à l’abri du gel, de l’humidité et des coups de bêche.

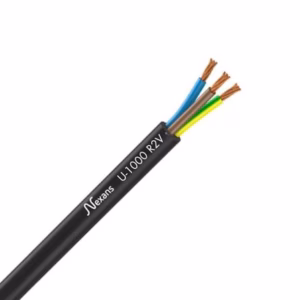

Câble U1000 R2V 3G2.5 mm²
Lien affilié
Quel câble tirer vers une dépendance ?
Trois familles de câbles se croisent sur les chantiers. Une seule question tranche le débat : le câble sera-t-il posé nu dans la terre ou glissé dans un fourreau ?
| Critère | U1000 R2V (gaine épaisse) | U1000 RGPFV / RVFV (armé) | H07RN-F (souple) |
|---|---|---|---|
| Enfouissement direct | Non | Oui | Non |
| Fourreau obligatoire | TPC rouge ou ICTA (moins de 40 mm) | Aucun | Interdit en pleine terre |
| Usage type | Alimentation standard d’une dépendance | Terrains remuants, sous voirie, longues distances | Rallonge provisoire, goulotte en façade |
| Prix indicatif 2026 (100 m en 3G2.5) | 180 à 260 € | 400 à 550 € | 130 à 190 € |
Le code couleur des gaines n’est pas décoratif. Rouge pour les circuits électriques, vert pour les réseaux télécom enterrés (téléphone, fibre), bleu pour l’eau, jaune pour le gaz. Un électricien qui ouvre une tranchée à Songeons lit ce code avant de planter sa pelle : c’est ce qui évite de sectionner la fibre du voisin.
Dernier point avant d’acheter : le diamètre. Une gaine ICTA convient jusqu’à 40 mm. Au-delà, on passe sur du TPC rouge, plus rigide, prévu pour résister aux pressions du sol sur plusieurs décennies. Si votre maison date d’avant 1990 et que le tableau principal n’a jamais été repris, intégrez la remise à niveau à votre projet — la page Rénovation Élecineris détaille ce type d’intervention.
Profondeur, gaines et grillage avertisseur : la NF C 15-100 en clair
La règle tient en une phrase : plus la zone est piétinée ou roulée, plus le câble descend. Le législateur n’a pas fixé ces cotes au hasard, elles correspondent à la profondeur atteinte par une bêche, une grelinette ou une roue de voiture.
| Configuration | Profondeur minimale | Profondeur recommandée |
|---|---|---|
| Sous pelouse ou jardin | 50 cm | 60 à 65 cm |
| Sous trottoir ou voie carrossable | 85 cm | 90 cm |
| Croisement avec une autre canalisation | 20 cm d’écart minimum | 30 cm, y compris avec le télécom |

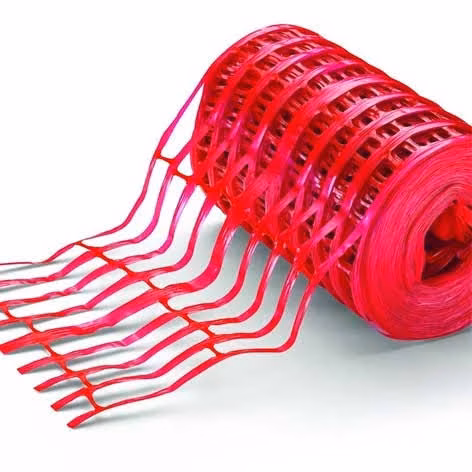

Le grillage avertisseur complète le dispositif. Rouge pour l’électricité, vert pour le téléphone et la fibre, il se pose 20 cm au-dessus de la gaine, dans la terre de remblai. Le jour où un terrassier attaque une nouvelle tranchée au même endroit, il touche le filet avant la gaine. Ce détail à 20 euros évite un dépannage à 500.
À Songeons, l’argile du plateau picard joue au yo-yo entre sécheresse d’été et pluies d’hiver. Une gaine posée à 35 cm remonte en surface au bout de trois saisons, puis se retrouve à nu sous la tondeuse. On creuse à 60 cm, systématiquement, même quand le plan de jardin indique que la zone ne sera jamais bêchée.
gaine TPC rouge Ø 63 mm
Lien affilié
Installation en 7 étapes, de la tranchée au disjoncteur
Un chantier propre se joue dans l’ordre des opérations. Sauter l’étape 2 reste l’erreur la plus fréquente, et la plus coûteuse.
- Étape 1 : Couper le courant et verrouiller le disjoncteur principal – Cadenas ou étiquette sur le tableau. Personne ne referme l’alimentation pendant que vous travaillez dans la tranchée.
- Étape 2 : Déclarer les travaux (DT-DICT) – Gratuit, en ligne sur le portail des réseaux et canalisations, à déposer 10 jours avant le premier coup de pelle. Obligatoire pour toute tranchée, même dans votre propre jardin.
- Étape 3 : Tracer et creuser – Tranchée de 25 cm de large, 60 à 65 cm au jardin, 85 à 90 cm sous un passage carrossable. Écartez le tracé des arbres : une racine de peuplier traverse un fourreau en dix ans.
- Étape 4 : Déposer un lit de sable de 10 cm – Sable sans cailloux, damé. Une pierre coincée sous la gaine finit par la percer sous la pression du sol.
- Étape 5 : Poser la gaine et le tire-fil – TPC rouge Ø 63 mm ou ICTA Ø 25 à 32 mm, avec un fil de tirage laissé en place. Faites remonter la gaine au-dessus du sol à l’aplomb du futur appareil.
- Étape 6 : Remblayer par couches – 10 cm de sable, 10 cm de terre, grillage avertisseur rouge à 20 cm au-dessus de la gaine, puis terre compactée tous les 20 cm.
- Étape 7 : Raccorder – Disjoncteur dédié de 16 ou 20 A au tableau principal, câble 3G2.5 ou 3G6 mm², tableau divisionnaire dans la dépendance et prise de terre locale si le bâtiment en est dépourvu.
Le conseil de l’expert Élecineris
Calculez la section avant d’acheter le câble, jamais après. Pour 16 A en monophasé et une chute de tension plafonnée à 3 %, comptez 2,5 mm² jusqu’à 20 m, 4 mm² de 20 à 35 m, 6 mm² de 35 à 50 m. Au-delà, on passe en 10 mm² ou on étudie un abonnement dédié. Sur les parcelles longues de Songeons, c’est l’erreur numéro un : le client repart avec 100 m de 3G2.5 parce que c’est moins cher, et l’atelier perd 8 volts dès que le compresseur démarre.
Deuxième réflexe de pro : laisser un fourreau de réserve Ø 25 mm vide le long de la gaine électrique. Coût réel, quelques euros. Économie, une tranchée entière le jour où la fibre arrive ou quand le portail motorisé s’ajoute au projet.

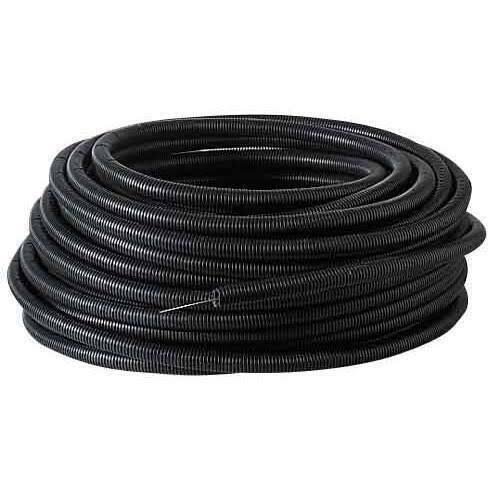

gaine ICTA Ø 25 mm
Lien affilié
Câble réseau vers la dépendance : la précision qui change tout
Alimenter un atelier en 230 V, c’est bien. Y installer un bureau, une caméra ou un point d’accès Wi-Fi, c’est mieux. Mais l’électricité et le réseau ne voyagent jamais dans le même fourreau.
Une gaine dédiée, de couleur verte, accueille le câble télécom, avec un écart minimal de 20 cm par rapport à la gaine électrique sur tout le tracé. Ce n’est pas une précaution de confort : le 230 V induit des perturbations sur la paire torsadée et crée un risque réel en cas de défaut d’isolement.
- Gaine verte TPC Ø 25 mm – repérage normalisé des réseaux télécom enterrés, lecture immédiate pour tout terrassier.
- Câble Cat 6a FTP blindé – le blindage devient obligatoire dès que la ligne longe une alimentation 230 V, sinon le débit s’effondre.
- Fibre optique préconnectorisée – la solution la plus durable si la maison est déjà raccordée, à glisser dans le fourreau de réserve.
- Alternative sans tranchée – un pont Wi-Fi externe ou un kit CPL tient la route sur 20 m en champ libre, puis s’écroule derrière deux murs de pierre.
Tarifs indicatifs 2026 pour une alimentation enterrée
Fourchettes constatées sur les chantiers particuliers du secteur, fournitures et main-d’œuvre séparées pour comparer ce qui est comparable.
| Poste | Fourchette 2026 | Précision |
|---|---|---|
| Câble U1000 R2V 3G2.5 mm² (100 m) | 180 à 260 € | À poser en fourreau, usage standard |
| Câble U1000 R2V 3G6 mm² (100 m) | 300 à 420 € | Pour une distance de 35 à 50 m |
| Gaine TPC rouge Ø 63 mm (50 m) | 90 à 150 € | Obligatoire au-delà de 40 mm de diamètre |
| Gaine ICTA Ø 25 mm (100 m) | 60 à 95 € | Pour les conduits de moins de 40 mm |
| Grillage avertisseur rouge (50 m) | 15 à 30 € | À poser 20 cm au-dessus de la gaine |
| Terrassement à la mini-pelle | 15 à 35 €/ml | Main-d’œuvre et évacuation incluses |
| Forfait électricien (30 m + tableau divisionnaire) | 1 800 à 3 200 € | Raccordement, protections, mise en service |
| Dépannage d’un câble extérieur sectionné | 250 à 600 € | Recherche de défaut et réparation |
grillage avertisseur rouge
Lien affilié
Questions fréquentes
Quelle profondeur pour enterrer un câble électrique vers une dépendance ?
La NF C 15-100 impose 50 cm minimum sous une pelouse et 85 cm sous une voie carrossable. En pratique, visez 60 à 65 cm au jardin et 90 cm sous un passage de voiture. Cette marge absorbe le tassement du sol et les coups de bêche les plus maladroits.
Peut-on passer un câble électrique et un câble réseau dans la même gaine ?
Non. Le 230 V induit des perturbations sur la paire torsadée et la proximité crée un risque en cas de défaut d’isolement. Séparez les deux fourreaux d’au moins 20 cm, avec une gaine rouge pour l’électricité et une gaine verte pour le télécom ou la fibre.
Faut-il un tableau divisionnaire dans le garage ou l’atelier ?
Oui dès qu’il y a plus d’un circuit ou un appareil gros consommateur. Le divisionnaire apporte un disjoncteur général, des protections différentielles 30 mA et des circuits séparés. Il évite de courir à la maison à chaque coupure et clarifie le diagnostic en cas de panne.
Peut-on creuser la tranchée soi-même ?
Le terrassement, oui, à condition d’avoir déclaré les travaux et de respecter les profondeurs. Le raccordement au tableau et la mise en service, non : ils relèvent d’un électricien qualifié, pour l’assurance, la conformité et la sécurité. Comptez une bonne journée de pelle pour 30 m.
Quelle distance maximale avec du 2,5 mm² ?
Environ 20 m en 16 A monophasé si l’on respecte la chute de tension de 3 %. Au-delà, montez en 4 mm² jusqu’à 35 m, puis en 6 mm² jusqu’à 50 m. Un câble sous-dimensionné chauffe, fatigue les moteurs et finit par déclencher le disjoncteur.
