- Le câble avant tout : en extérieur, seule une gaine polyéthylène noire anti-UV (type CMX ou Cat.6 F/UTP outdoor) tient plus de trois hivers picards. Le PVC d’intérieur craquelle, l’eau s’infiltre, la liaison retombe à 100 Mbps.
- L’étanchéité ensuite : presque toutes les pannes de caméra IP que nous dépannons viennent d’un connecteur RJ45 oxydé, jamais du câble lui-même. Presse-étoupe, manchon caoutchouc et silicone neutre ne sont pas optionnels.
- Le PoE enfin : 48 V, 100 mètres maximum par liaison, âme 100 % cuivre obligatoire. Passé cette distance, extenseur PoE ou fibre optique.
Au sommaire :
- 1. Pourquoi un câble réseau extérieur souffre en Picardie
- 2. IP, CMX, blindage : décoder les protections
- 3. Quel câble pour une caméra IP ou un atelier ?
- 4. Étanchéité des connexions : la méthode en 5 étapes
- 5. PoE et protection électrique
- 6. Tarifs indicatifs 2026
- 7. Questions fréquentes
Une longère en brique, un atelier au fond du terrain, une caméra IP fixée sous l’avant-toit. À Crèvecœur-le-Grand, la scène est banale. La panne l’est tout autant : au premier printemps, l’image saute, le switch PoE décroche, et le câble posé l’été d’avant est déjà vert de corrosion.
Un câble réseau extérieur est un câble Ethernet à gaine polyéthylène (PE) noire, traitée anti-UV et étanche, conçu pour relier caméras IP, ateliers ou dépendances sans se dégrader sous la pluie, le gel ou le soleil. La révision ANSI/TIA-568.2-E, publiée en octobre 2024, durcit d’ailleurs les tests de résistance DC des CAT5e, CAT6 et CAT6A alimentés en PoE. Bien posé, il tient 100 m de liaison stable, même enterré.

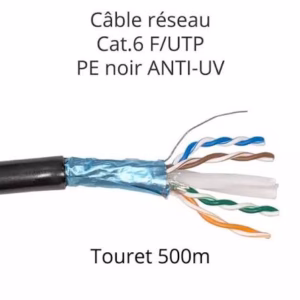

Câble réseau Cat.6 extérieur anti-UV
Lien affilié
Pourquoi un câble réseau extérieur souffre en Picardie
La Picardie n’est pas une région violente pour les réseaux. Elle est pire : humide, patiente, cyclique. Pluies fines d’octobre à mars, brouillards givrants, gelées à -8 °C, puis un soleil d’été qui chauffe plein sud les façades en brique. Ce manège élimine les câbles d’intérieur en deux saisons.
Le mécanisme est connu. Le PVC perd ses plastifiants, la gaine durcit, microfissure, et l’eau entre par capillarité. Le rayonnement UV fragilise l’enveloppe côté façade. Les cycles gel-dégel dilatent puis contractent l’isolant. À l’arrivée : oxydation des broches, atténuation du signal, diaphonie, et une liaison qui tombe de 1 Gbit/s à 100 Mbps sans prévenir.
Le sol ne pardonne pas davantage. Autour de Crèvecœur-le-Grand, les terres argileuses gorgées d’eau l’hiver transforment une tranchée en bain permanent. Un câble non certifié posé en pleine terre boit l’humidité jusqu’aux connecteurs. Chaque printemps, notre service de dépannage électrique retrouve le même scénario : du Cat.5e d’intérieur glissé dans un tuyau PVC, un RJ45 noirci, une caméra muette.
IP, CMX, blindage : décoder les protections
Un câble extérieur se juge sur trois codes techniques : l’indice IP des boîtiers et connecteurs, le marquage CMX de la gaine, et le schéma de blindage. Un seul maillon faible suffit à faire tomber toute la chaîne.
Les indices IP qui comptent dehors
Deux chiffres, deux protections. Le premier mesure la résistance aux solides, le second à l’eau. Plus le nombre grimpe, plus l’équipement encaisse. Pour une pose extérieure, la base se situe à IP66.
| Indice IP | Poussière | Eau | Usage extérieur typique |
|---|---|---|---|
| IP54 | Limitée | Éclaboussures | Boîtier sous abri total |
| IP65 | Totale | Jets basse pression | Sous auvent profond |
| IP66 | Totale | Jets puissants | Caméra exposée plein vent |
| IP67 | Totale | Immersion 30 min à 1 m | Boîtier de jonction enterré |
| IP68 | Totale | Immersion prolongée | Regard inondable |

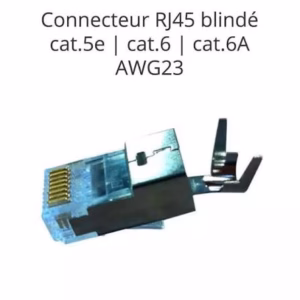

connecteur RJ45 blindé Cat.6A à sertir
Lien affilié
Le marquage CMX, sésame de l’enfouissement
CMX désigne une gaine polyéthylène double couche, prévue pour l’extérieur et l’enfouissement direct. Elle résiste aux UV, aux températures extrêmes et aux infiltrations. Pas de bande de blocage d’eau ni de remplissage gel à l’intérieur, mais une transmission intacte sous la pluie battante. C’est la référence des câbles réseau outdoor.
Attention au tuyau PVC enterré. Il semble protecteur ; il est en réalité un piège. La vapeur d’eau y pénètre, s’y condense et y stagne, si bien que le câble trempe dans une micro-flaque permanente. Pour un enfouissement propre : CMX sur lit de sable, ou glissé dans une gaine TPC conçue pour la terre.
Blindage : lire F/UTP, S/FTP
Le code se lit en deux lettres : U pour absence de blindage, F pour feuillard aluminium, S pour tresse métallique. Le premier symbole concerne l’ensemble des paires, le second chaque paire prise séparément. En extérieur, trois configurations suffisent : F/UTP (feuillard global), U/FTP (feuillard par paire), et S/FTP (feuillard par paire plus tresse cuivre globale), la meilleure barrière contre les perturbations.
Quel câble pour une caméra IP ou un atelier ?
Le bon câble dépend de trois paramètres : la distance à couvrir, le débit visé et l’environnement électrique. Une caméra IP consomme moins de 60 Mbit/s, même en 8K : le vrai enjeu, c’est la marge et la tenue dans le temps.
| Câble | Bande passante | Débit max | Distance au débit max | Verdict extérieur |
|---|---|---|---|---|
| Cat.5e | 100 MHz | 1 Gbit/s | 100 m | À éviter en pose neuve |
| Cat.6 | 300 MHz | 10 Gbit/s | 50 m (10G) / 100 m (1G) | Caméra à moins de 50 m |
| Cat.6A | 500 MHz | 10 Gbit/s | 100 m | Le standard 2026, PoE et caméras HD |
| Cat.7 | 600 MHz | 10 Gbit/s | 100 m | Non reconnu par la TIA, surcoût inutile |
| Cat.8 | 2 000 MHz | 25 à 40 Gbit/s | 30 m | Datacenter uniquement |
| Fibre OM3/OM4 | — | 100 Gbit/s | 300 à 400 m | Dépendance lointaine |
| Fibre OS2 | — | 100 Gbit/s | Jusqu’à 200 km | Liaison inter-bâtiments |
La règle de décision tient en une ligne : dès que la distance dépasse 50 m, ou si le débit anticipé à cinq ans dépasse 10 Gbit/s, la fibre optique devient plus pertinente que le cuivre. Le coût d’installation est aujourd’hui comparable.

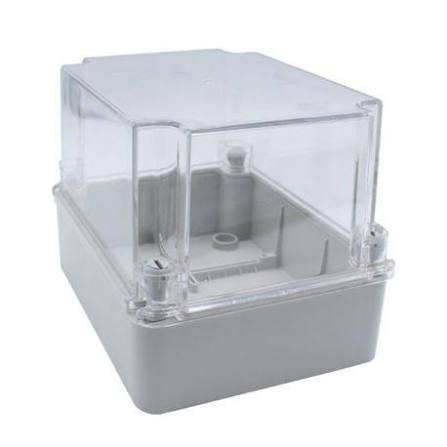

boîtier de jonction étanche IP67
Lien affilié
Cuivre ou CCA : le piège à quinze euros
Tout se joue sur la nature de l’âme. Le CCA (aluminium cuivré) séduit par son prix, mais sa résistance électrique supérieure provoque une chute de tension en ligne. En PoE sur 80 m, la caméra redémarre la nuit. Exigez du 100 % cuivre, AWG23 minimum.
Souple ou rigide, T568A ou T568B
Un câble souple (7 ou 19 brins fins) sert aux cordons et aux raccordements mobiles. Pour une liaison fixe, le mono-brin rigide offre un sertissage bien plus fiable. Côté brochage, peu importe T568A ou T568B, tant que les deux extrémités sont identiques : un A d’un côté et un B de l’autre donne un câble croisé, et la liaison ne monte pas.
Étanchéité des connexions : la méthode en 5 étapes
L’eau ne traverse presque jamais la gaine. Elle entre par les extrémités, là où le cuivre est nu. Voici la méthode appliquée sur chaque caméra posée dans l’Oise.
- Étape 1 : Percer en pente vers l’extérieur – Un trou horizontal, ou pire incliné vers l’intérieur, guide la pluie dans la maçonnerie. Forez avec environ 5° de pente descendante vers l’extérieur et gainez le passage d’un fourreau.
- Étape 2 : Former une boucle d’égouttement – Avant de remonter vers la caméra, le câble descend de 15 cm sous le point d’entrée. L’eau ruisselle jusqu’au point bas et goutte au sol au lieu de migrer dans le connecteur.
- Étape 3 : Serrer le presse-étoupe à la clé de 27 mm – Les presse-étoupes des boîtiers étanches se serrent à la clé, jamais à la main. Un joint mal comprimé, et la première pluie d’orage fait le reste.
- Étape 4 : Sceller au silicone neutre – Le silicone acétique attaque le cuivre. Utilisez un silicone neutre, en fine couronne autour du manchon caoutchouc, sans noyer le connecteur.
- Étape 5 : Refermer en boîte de jonction IP67 – Jamais de RJ45 à l’air libre, même sous un auvent. La boîte se fixe en hauteur, jamais au sol, et chaque port inutilisé reçoit son bouchon caoutchouc.

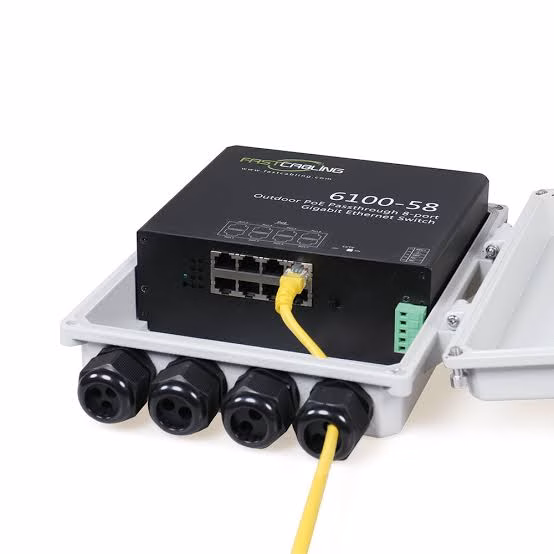

commutateur PoE extérieur IP67
Lien affilié
PoE et protection électrique
Le PoE (Power over Ethernet) transporte l’alimentation et les données sur le même câble : 48 V nominaux, 350 mA par paire, de 13 W utiles en IEEE 802.3af à 90 W en 802.3bt (PoE++). Il supprime la prise 230 V au pied de la caméra, donc une tranchée et un point de corrosion de moins.
La limite reste gravée dans le marbre : 100 m par liaison, alimentation comprise. Un switch extérieur sérieux affiche son budget sans ambiguïté : 7 ports PoE gigabit plus un uplink, 32 W par port, 120 W au total, et une protection contre les surtensions de 6 kV sur chaque port. En deçà, méfiance : certains switches d’entrée de gamme annoncent 10 Gbit/s avec deux ports réellement conformes.
En amont, l’installation doit suivre la NF C 15-100 : prise de terre de qualité, différentiel 30 mA en tête de ligne, et parasurtenseur en parallèle pour dévier les surtensions vers la terre. Si votre tableau date d’avant 2010, notre équipe rénovation électrique le met à niveau avant le raccordement. Un parasurtenseur coûte 30 à 80 € ; un switch PoE grillé en coûte dix fois plus.
Le conseil de l’expert Élecineris :
Sur chaque pose, nous appliquons la règle de la boucle d’égouttement : le câble descend toujours plus bas que le trou de perçage avant de remonter vers la caméra. Quinze centimètres suffisent pour que l’eau goutte au sol au lieu de migrer dans le presse-étoupe. Ajoutez une noisette de graisse diélectrique sur les huit broches du RJ45 avant de refermer : le contact reste propre dix ans, même dans un atelier poussiéreux. Et testez systématiquement la liaison au testeur avant de reboucher la façade, pas après.
Tarifs indicatifs 2026
Fourchettes constatées en 2026 dans l’Oise, matériel compris pour la pose. Comptez 10 à 20 % de plus si le cheminement traverse une dalle béton ou exige une nacelle.
| Prestation ou matériel | Prix indicatif 2026 |
|---|---|
| Câble Cat.6 F/UTP extérieur anti-UV (au mètre) | 1,20 à 2,50 € |
| Câble Cat.6A S/FTP noir extérieur (au mètre) | 2,50 à 4,50 € |
| Câble CMX double gaine enterrable (au mètre) | 3,00 à 6,00 € |
| Connecteur RJ45 blindé à sertir (l’unité) | 2 à 4 € |
| Boîtier de jonction étanche IP67 | 15 à 35 € |
| Manchon caoutchouc et presse-étoupe | 5 à 15 € |
| Commutateur PoE extérieur IP67 8 ports | 250 à 450 € |
| Parasurtenseur PoE 6 kV | 30 à 80 € |
| Pose et raccordement par un électricien | 45 à 70 €/h |
| Forfait caméra IP posée et câblée | 180 à 380 € |
Questions fréquentes
Peut-on enterrer un câble réseau extérieur directement dans le sol ?
Oui, à condition qu’il soit certifié CMX ou annoncé enterrable. Posez-le sur un lit de sable de 10 cm, recouvrez de sable avant remblai, ou glissez-le dans une gaine TPC. Un câble outdoor non enterrable exige, lui, un conduit. Dans tous les cas, bannissez le tuyau PVC, qui piège la condensation.
Quel câble choisir pour une caméra IP à 30 m de la maison ?
Un Cat.6 F/UTP extérieur à âme 100 % cuivre suffit largement. À 30 m, la marge sous la limite PoE de 100 m est confortable, et le blindage global protège des perturbations du tableau. Si des câbles de puissance longent le cheminement, montez directement en Cat.6A.
Le PoE peut-il alimenter une caméra au-delà de 100 mètres ?
Non. La norme IEEE 802.3 fixe la limite de liaison à 100 m, données et alimentation comprises. Passé cette distance, la chute de tension fait redémarrer la caméra. Deux issues : un extenseur PoE étanche qui répète le signal sur 100 m supplémentaires, ou la fibre avec convertisseur.
Faut-il du câble blindé pour une installation extérieure ?
Le blindage répond à l’environnement électrique, pas à la météo. Un cheminement isolé au jardin se contente d’un F/UTP. Dès qu’on longe des câbles de puissance, un atelier avec machines ou un tableau, un S/FTP s’impose. Il annule la diaphonie et protège l’émission comme la réception.
Comment empêcher l’eau d’entrer dans un connecteur RJ45 extérieur ?
Trois gestes : passer le câble dans un presse-étoupe serré à la clé, coiffer le connecteur d’un manchon caoutchouc scellé au silicone neutre, et former une boucle d’égouttement sous le point de perçage. Un RJ45 ne reste jamais exposé, même sous un auvent.
Passez à l’action
Un câble extérieur qui dure, c’est trois décisions prises au bon moment : une gaine PE anti-UV adaptée à la distance, des connexions étanchéifiées au millimètre, une alimentation PoE protégée et mise à la terre. Le reste n’est qu’une question de méthode de pose.
