- Ligne dédiée obligatoire : toute machine de plus de 2 500 W (rabot-dégau, toupie, scie à ruban) exige son propre circuit en 4 ou 6 mm², protégé par un disjoncteur courbe D.
- Courbe D, pas courbe C : un moteur asynchrone absorbe jusqu’à 15 fois son intensité nominale au démarrage. Un disjoncteur C20 déclenche, un D20 tient.
- Zéro matériel de récupération : vieux câbles, borniers desserrés et poussière fine dans le tableau provoquent la majorité des feux d’atelier. On refait proprement, on ne rafistole pas.
Au sommaire :
- 1. Ce qui coince vraiment dans une grange réaménagée
- 2. Calculer la puissance : P = U × I appliqué à l’atelier
- 3. Courbe C ou courbe D : le piège du courant d’appel
- 4. Tableau dédié, différentiel 30 mA et mise à la terre
- 5. Le conseil de l’expert Élecineris
- 6. Tarifs indicatifs 2026
- 7. Questions fréquentes
Trois machines branchées sur la même multiprise. Le disjoncteur claque dès que le rabot-dégau démarre. Ce scénario, on le rencontre chaque semaine dans les granges réaménagées autour de Saint-Germer-de-Fly, où le tableau d’origine n’a jamais été pensé pour autre chose qu’une ampoule et une prise de perceuse.
Brancher une grosse machine d’atelier consiste à créer une ligne électrique dédiée, dimensionnée selon la puissance du moteur et protégée par un disjoncteur courbe D. En 2026, la norme NF C 15-100 impose un interrupteur différentiel 30 mA type A en tête d’installation, des sections de câble calculées (4 à 6 mm² dès 2,5 kW) et une mise à la terre unique, interconnectée à celle de la maison.
Jackery Explorer 500 V2 (station d’énergie portable)
Lien affilié
Ce qui coince vraiment dans une grange réaménagée
Une grange transformée en atelier est un bâtiment agricole dont l’installation électrique d’origine, souvent en 1,5 mm², n’a jamais été conçue pour alimenter des moteurs stationnaires. En France, 250 000 incendies frappent des particuliers chaque année, et un quart d’entre eux trouve son origine dans une installation défectueuse.
Ajoutez la poussière de bois. Elle s’infiltre dans les mécanismes des disjoncteurs, encrasse les contacts et provoque des micro-étincelles qui finissent par enflammer les dépôts. Dans 60 % des sinistres d’origine électrique, un bricolage dangereux est en cause : dominos sous scotch, fils rafistolés, tableau en bois.
Pourquoi la poussière fine change tout
Un atelier de bois produit une poussière plus fine qu’une scierie classique. Elle voyage dans l’air, se dépose derrière les borniers et s’accumule dans le tableau. À terme, l’encrassement érode les contacts, les étincelles deviennent permanentes et l’auto-combustion peut démarrer sans flamme visible. Un tableau d’atelier correct est donc étanche à la poussière, et jamais celui de la maison.
Dans le sud de l’Oise, les granges en brique du pays de Bray cumulent deux handicaps : une humidité ambiante élevée et des réseaux posés dans les années 1970. La rénovation complète de l’installation électrique reste alors plus rentable que le rafistolage, surtout quand l’expert d’assurance passe après un sinistre.

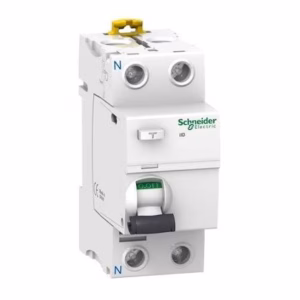

Interrupteur différentiel Schneider Acti9 iID 40A 30mA type A
Lien affilié
Calculer la puissance : la formule P = U × I appliquée à votre atelier
La puissance électrique se calcule avec la formule P = U × I, où P s’exprime en watts, U en volts et I en ampères. En monophasé 230 V, un moteur de 3 000 W consomme donc 3000 / 230 = 13 A au régime nominal. Cette base suffit pour dimensionner chaque ligne sans se tromper.
Attention à la simultanéité. Ce n’est pas la machine la plus puissante qui dimensionne l’installation, mais la somme de tout ce qui peut tourner en même temps. Une scie circulaire de 1 000 W, un aspirateur de 800 W et un éclairage de 300 W : 2 100 W, soit environ 10 A. Une ligne en 2,5 mm² suffit. Maintenant, imaginez une toupie de 3 kW, son entraîneur de 1 000 W, une aspiration centrale de 3 kW et l’éclairage : 33 A à eux seuls. Là, on ne bricole plus, on conçoit.
| Section du câble cuivre | Calibre maxi du disjoncteur | Puissance maxi en 230 V | Usage typique en atelier |
|---|---|---|---|
| 1,5 mm² | 10 A | 2 300 W | Éclairage, petits outils |
| 2,5 mm² | 16 A | 3 680 W | Prises classiques, électroportatifs |
| 4 mm² | 25 A | 5 750 W | Machine à moteur jusqu’à 3 kW |
| 6 mm² | 32 A | 7 360 W | Gros moteurs, ligne longue |
| 10 mm² | 40 A | 9 200 W | Alimentation du tableau d’atelier |
Ces valeurs tiennent pour des longueurs inférieures à 15 mètres. Au-delà, la chute de tension et l’échauffement obligent à passer à la section supérieure. Et rappelez-vous une chose simple : les câbles sont toujours plus longs qu’on ne le croit une fois qu’ils ont contourné une poutre, longé un mur et traversé une cloison.
Courbe C ou courbe D : le piège du courant d’appel
Le courant d’appel est la surintensité transitoire absorbée par un moteur à la mise sous tension. Un moteur asynchrone peut tirer jusqu’à 15 fois son intensité nominale pendant quelques dixièmes de seconde. Un disjoncteur courbe C déclenche entre 5 et 10 fois In, un courbe D entre 10 et 20 fois In. Voilà pourquoi un rabot-dégau fait sauter un C20 sans qu’il existe le moindre défaut.
Prenons un cas réel : un rabot-dégau de 3,1 kW en monophasé. I = 3100 / 230 = 13,5 A. Un disjoncteur 20 A semble largement suffisant. Sauf qu’au démarrage, l’appel grimpe à 35 A sur une machine à gestion électronique, et bien plus sur un moteur classique. Le même calibre, mais en courbe D, encaisse le pic sans broncher. C’est le conseil que l’on répète le plus souvent aux bricoleurs de Saint-Germer-de-Fly : même ampérage, courbe différente.
| Critère | Disjoncteur courbe C | Disjoncteur courbe D |
|---|---|---|
| Seuil de déclenchement magnétique | 5 à 10 fois In | 10 à 20 fois In |
| Usage type | Éclairage, prises, appareils résistifs | Moteurs, transformateurs, compresseurs |
| Référence courante | C10 éclairage, C20 prises | D20 rabot-dégau, D25 combiné |
| Risque si mauvais choix | Déclenchements à répétition au démarrage | Aucun, si la section du câble suit |

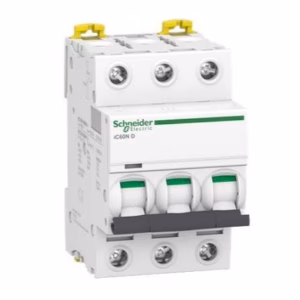

Disjoncteur Schneider Acti9 iC60N courbe D 20A
Lien affilié
Le triphasé, une question de puissance disponible
En triphasé, la formule devient P = U × I × 1,732, avec 400 V entre phases, ce qui se simplifie en P ≈ I × 600. Un abonnement monophasé plafonne autour de 12 kW : au-delà, et dès que les moteurs se multiplient, le triphasé devient la seule option propre. On ne mélange jamais les deux régimes sur une même ligne, et on équilibre les phases pour éviter de faire chauffer le neutre.
Tableau dédié, différentiel 30 mA et mise à la terre : la procédure pas à pas
Un tableau d’atelier correct repose sur trois piliers : une alimentation dimensionnée depuis le tableau de la maison, une protection différentielle 30 mA en tête et une terre unique interconnectée. La norme NF C 15-100 s’applique intégralement, même dans une grange, et aucune dérogation n’existe pour un usage de loisir.
- Étape 1 : Relever la puissance de chaque machine – Direction la plaque moteur. On note la puissance en watts, la tension et le type de démarrage. Cette liste évite 90 % des erreurs de dimensionnement.
- Étape 2 : Calculer la consommation simultanée maximale – On additionne tout ce qui peut fonctionner en même temps dans le pire scénario, puis on divise par 230 V. Un atelier avec combiné, aspiration et éclairage atteint facilement 8 000 W, soit 36 A.
- Étape 3 : Choisir la section du câble d’alimentation – Entre le tableau de la maison et celui de l’atelier, comptez 10 mm² minimum, même sur une distance courte. C’est la règle, et elle laisse de la marge pour la suite.
- Étape 4 : Installer un tableau étanche à la poussière – Boîtier fermé, joints, entrées de câbles par presse-étoupes. La poussière ultrafine ne doit jamais atteindre les mécanismes.
- Étape 5 : Placer l’interrupteur différentiel en tête – Calibre 40 A minimum, sensibilité 30 mA, type A. Ce type reste insensible aux courants de fuite continus générés par l’électronique des machines récentes.
- Étape 6 : Répartir les disjoncteurs en aval – Éclairage en 10 A courbe C, prises en 20 A courbe C, machines en courbe D avec un calibre calculé. Une ligne par machine dès que la puissance dépasse 2 500 W.
- Étape 7 : Vérifier la mise à la terre – Une seule prise de terre pour tout le site, interconnectée entre maison et atelier. Un piquet galva normalisé de 2 mètres tient des années, mais deux terres séparées créent une différence de potentiel dangereuse et font déclencher les différentiels.
- Étape 8 : Serrer les borniers au tournevis adapté – Un bornier desserré chauffe, charbonne et finit par provoquer un arc. Contrôle conseillé tous les cinq ans en habitat, chaque année en usage intensif.
- Étape 9 : Soigner l’éclairage – Température de couleur 4 000 K, lumière homogène. Les 2 700 K faussent le jugement sur les finitions, les vernis et les teintures.
- Étape 10 : Prévoir un arrêt d’urgence – Un bouton coup de poing près de la porte, couplé à un contacteur, coupe l’ensemble des lignes machines sans toucher à l’éclairage ni aux prises permanentes.
Un mot sur les rallonges. Traîner un câble au sol entre deux machines, c’est le meilleur moyen de se prendre les pieds dedans en pleine coupe. La solution propre, c’est la ligne fixe ou la descente par le plafond avec prise en hauteur. En cas de doute sur l’état du réseau existant, mieux vaut confier le diagnostic à un électricien pour un dépannage électrique que de jouer avec un multimètre bas de gamme.

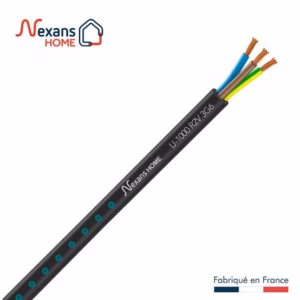

Câble électrique U1000R2V 3G6 mm²
Lien affilié
Le conseil de l’expert Élecineris
Mesurez avant de câbler. Avant de choisir un calibre, on pose une pince ampèremétrique sur l’alimentation de la machine et on relève l’intensité réelle au démarrage, pas seulement au régime stabilisé. Sur une grange de Saint-Germer-de-Fly, cette mesure prend dix minutes et évite de racheter un disjoncteur tous les six mois. Deuxième réflexe : un vieux câble de récupération, même en cuivre, ne se réutilise jamais. Le cuivre durcit, casse et génère des micro-arcs invisibles qui couvent dans la poussière. Troisième réflexe : si vous passez en triphasé, équilibrez les phases, un déséquilibre fait chauffer le neutre et fatigue tout le tableau.
Tarifs indicatifs 2026 pour l’électricité d’un atelier en grange
Les prix ci-dessous correspondent à des interventions constatées en 2026 dans l’Oise et le sud picard, main-d’œuvre comprise, pour un atelier de 40 à 60 m². Ils varient selon l’accessibilité, l’état du réseau existant et la longueur de câble à tirer.
| Prestation | Fourchette 2026 | Points d’attention |
|---|---|---|
| Diagnostic complet de l’installation atelier | 180 à 290 € | Rapport écrit, mesures de terre et de différentiel |
| Création d’une ligne dédiée machine (4 mm², jusqu’à 15 m) | 320 à 480 € | Disjoncteur courbe D inclus |
| Ligne 6 mm² avec prise 32 A | 450 à 700 € | Pour moteur de 3 kW et plus |
| Tableau d’atelier étanche avec différentiel 40 A 30 mA type A | 900 à 1 400 € | Deux rangées, parafoudre en option |
| Alimentation tableau maison vers tableau atelier (10 mm², 15 à 25 m) | 800 à 1 500 € | Gaine, tranchée ou passage en façade |
| Mise à la terre complémentaire (piquet et liaisons) | 350 à 650 € | Interconnexion obligatoire à la terre maison |
Questions fréquentes
Puis-je brancher un rabot-dégau de 3 kW sur une prise 16 A classique ?
Non. Une prise 16 A délivre au maximum 3 680 W, mais le courant d’appel du moteur dépasse largement cette limite au démarrage. Il faut une ligne dédiée en 4 mm² protégée par un disjoncteur 20 A courbe D. C’est la configuration minimale pour un moteur de 3 kW en monophasé.
Courbe C ou courbe D pour une scie à ruban ?
Courbe D. La scie à ruban démarre avec une forte inertie et un moteur qui peut tirer 10 à 15 fois son intensité nominale pendant quelques dixièmes de seconde. Un disjoncteur courbe C déclencherait à chaque mise en route. On garde la courbe C pour l’éclairage et les prises d’outillage électroportatif.
Combien de machines puis-je mettre sur une même ligne ?
Une seule machine de forte puissance par ligne dès que l’on dépasse 2 500 W. Pour les appareils plus modestes, on additionne les puissances susceptibles de tourner ensemble et on vérifie que le total reste sous le calibre du disjoncteur. Une ligne ne doit jamais dépasser huit prises en parallèle.
Mon atelier en grange a-t-il besoin de sa propre prise de terre ?
Non, et c’est même interdit. Une installation ne comporte qu’une seule prise de terre, interconnectée entre tous les bâtiments. Créer un second piquet isolé pour l’atelier génère une différence de potentiel entre les deux terres, provoque des déclenchements permanents et expose le câble enterré à l’électrolyse.
Le triphasé est-il obligatoire pour un atelier de bricolage ?
Pas obligatoire, mais vite indispensable au-delà de 12 kW de besoin cumulé, plafond du monophasé. Le triphasé coûte plus cher en matériel et impose d’équilibrer les phases. En revanche, il alimente sans effort les gros moteurs et absorbe mieux les pics de démarrage en bout de ligne.
Passez à l’action
Une grange réaménagée, c’est un formidable atelier. À condition que l’électricité suive la puissance des machines que vous y installez. Avant de percer le premier trou, listez vos machines, relevez les puissances et faites valider le schéma par un professionnel : c’est la seule façon d’éviter le disjoncteur qui claque et, surtout, l’incendie qui couve.
Les habitants de Saint-Germer-de-Fly et des communes voisines peuvent demander un diagnostic ou un devis directement via la page contact d’Élecineris. Une visite sur place suffit pour savoir si votre installation supporte la prochaine machine, ou si elle doit être reprise entièrement.
